Sähköinen ohjausventtiili

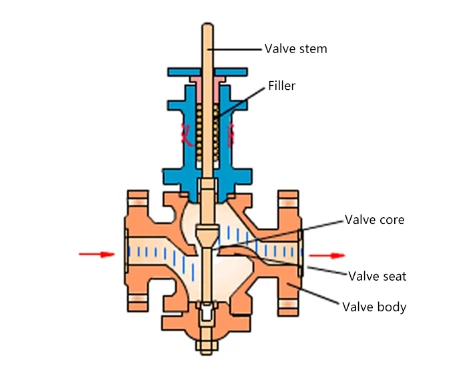

Toimintaperiaatekaavio
Sähköinen yksipaikkainen ohjausventtiili on yksi yleisimmin käytetyistä venttiilityypeistä. Se koostuu pääasiassa sähkötoimilaitteesta ja yksipaikkaisesta säätöventtiilistä. Venttiilin rungossa on venttiilisydän ja venttiilin istukka. Venttiilin sydämessä on mäntätyyppinen rakenne ja sillä on pienen vuodon ominaisuudet. Säätöosan signaalin mukaan venttiilin avautumista ohjataan automaattisesti väliaineen virtauksen, paineen ja nestetason säädön saavuttamiseksi. Saman prosentin ominaisuudet ovat optimaaliset, vakaa säätö ja hyvä säätökyky.
Koska sähköisessä yksipaikkaisessa ohjausventtiilissä on vain yksi venttiilisydän, tiivistys on helppo varmistaa. Venttiilin sydämen paine-eron aiheuttama epätasapainoinen työntövoima on suuri. Se soveltuu puhdasmateriaalisovelluksiin, joissa on tiukat vuotovaatimukset ja pieni paine-ero. Sitä käytetään laajalti kaasujen, nesteiden, höyryn ja muiden väliaineiden tarkkaan hallintaan.
Toimintaperiaate
Sähköisessä yksipaikkaisessa ohjausventtiilissä on elektroninen integroitu rakenne ja syöttötoiminto. Se hyväksyy analogiset signaalit (4-20mA tai 1-5V·DC) ohjausjärjestelmän virrasta tai jännitteestä ja muuntaa virtasignaalit vastaaviksi lineaarisiksi siirtymiksi. , ohjaa automaattisesti venttiilin avaamista paineen, virtauksen, nesteen tason, lämpötilan ja muiden prosessiparametrien jatkuvan säädön saavuttamiseksi, jotta säädetyt prosessiparametrit säilyvät tietyssä arvossa ja saavutetaan automaattinen etäohjaus. Säädettävä alue on suuri, luontainen säädettävä suhde on 50 ja virtausominaisuudet sisältävät suoran ja yhtä suuren prosentin.
Sovellettavat työolosuhteet
Yhteistyöprosessi
