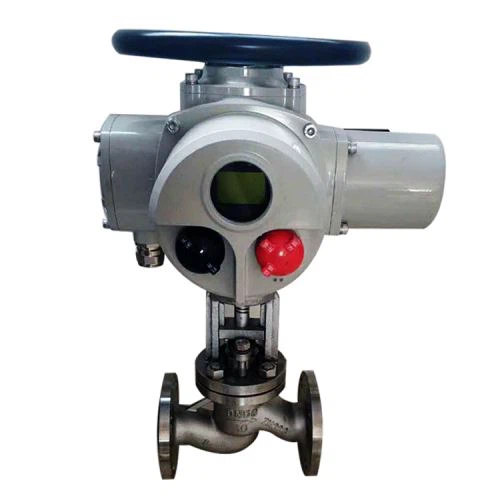

Venttiilin rungon parametrit
Nimelliskoko (DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
Venttiilin istuimen halkaisija (dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
Nimellisvirtauskerroin (KV) | Yhden istuin | 6,9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
Hiha | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
Sallittu paine (MPa) | Yhden istuin | 3,8 | 3.2 | 3.0 | 2.0 | 1.8 | 1,5 | 1,4 | 1,0 | 0,7 | 0,6 | 0,5 | 0,3 | 0,1 |
Hiha | 6,4 | 6,4 | 5.2 | 5.2 | 4.6 | 4.6 | 3,7 | 3,7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
Nimellispaine (MPa) | 1,6, 2,5, 4,0, 6,4, 10,0, 16,0, 25,0 | |||||||||||||
Nimellinen matka (mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
konepelti | Vakiomuoto (-17 ° C + 250 ° C), korkean lämpötilan muoto (+ 250 450 + 450 ℃), matalan lämpötilan muoto (-40 19 -196 ℃). | |||||||||||||
Konepellin tyyppi | Pultin puristus | |||||||||||||
Tiivisteen tiiviste | V-tyypin PTFE-täyteaine, V-tyypin joustava grafiitti täyteaine | |||||||||||||
Kehon materiaali | Hiiliteräs (WCB, WCC), ruostumaton teräs (CF8, CF8M, CF3, CF3M, kaksipuolinen ruostumaton teräs 2520) | |||||||||||||
Trim Parameters
Rakenne | Yhden istuimen männän tyyppinen kela, hihatyyppinen kela |
Virtausominaisuudet | Lineaarinen, yhtä suuri prosenttiosuus |
Trim-materiaali | Ruostumaton teräs (304, 316, 316L) |
Suositut Tagit: 4-20ma virtausohjausventtiili, Kiina, valmistajat, toimittajat, tehdas, osto, hinta, tarjous
Vastaavat toimilaitteen parametrit ovat seuraavat:
Toimilaitteen mallit | Tuonti (Rotork, Siemens, AUMA, Westbosch) ja muut asiakaskohtaiset tuotemerkit |
Tärkeimmät tekniset parametrit | Virtalähde: AC 220V, AC 380V; Erikoisjärjestys DC 24V; (Muut) |
Tulosignaali: 4-20 mA tai 1-5V • DC, lähtö signaali: 4-20mA • DC; Erityinen RS485-tietoliikenneliitäntä | |
Suojaustaso: Melko IP65, räjähdyssuojattu merkki: ExdIIBT4 (valinnainen BT6, CT4, CT6), käsikäyttö: Käsittele | |
Ympäristön lämpötila: -25 70 + 70 ℃, ympäristön lämpötila: ≤95% |
Suorituskykyindeksi
Sähkötoimilaitteen päätekniset tiedot
Nimellispaine: 1,6, 2,5, 4,0, 6,4 MPa
Venttiilimateriaali: valurauta, valuteräs, valettu ruostumaton
Sisäinen virtausominaisuus: linja, sama prosentti
Toimintatapa: avoin sähkö (K), sähköinen (B)
Lämpötila-alue: -20 ~ 250 ° C (normaali lämpötila), - 20 ~ 425 ° C (keskilämpötila)
Syöttöyksikkö: 4 ~ 20mA
Jännite: 220V50Hz tai 380V
Toimilaitteen nimellisnopeus: Katso sivu 1
Perusvirhe: 1%, 1,5%
Kuollut vyöhyke: 0,5% ~ 3%
Paluuero: 1,5%
Ohjauksen tarkkuus: ± 1%
Suojausaste: IEC145IP67
Sallien vuotovolyymin: ZRLP täyttää ANSI B16.106 IV asteen, ZRLN täyttävät ANSI B16.106 II asteen
Käyttölämpötila: Sähköinen säätöventtiili -20 ~ + 80 ° C
Tilan kosteuden käyttö: Sähköinen säätöventtiili ≦ 95%
Ympäröivä kaasu: kaasu
Suunnittele ulottuvuus ja yhteys
Nimellishalkaisija DN | L | H1 | H2 | ||||||
ZRLP | ZRLN | ||||||||
PN 1.6 | PN 2,5 / 4,0 | PN 6.4 | Normaali tyyppi | Kuuma pala | Normaali tyyppi | Kuuma pala | ZRLP | ZRLN | |
20 | 180 | 180 | 190 | 753 | 904 | / | / | 65 | / |
25 | 185 | 190 | 205 | 765 | 916 | 770 | 920 | 112 | 117 |
32 | 200 | 210 | 220 | 771 | 922 | 773 | 923 | 118 | 120 |
40 | 220 | 230 | 240 | 783 | 934 | 793 | 943 | 129 | 139 |
50 | 250 | 255 | 265 | 798 | 949 | 798 | 948 | 144 | 144 |
65 | 275 | 285 | 295 | 889 | 1049 | 899 | 1059 | 178 | 188 |
80 | 305 | 310 | 325 | 892 | 1052 | 909 | 1069 | 191 | 208 |
10 | 350 | 355 | 370 | 896 | 1056 | 921 | 1081 | 195 | 220 |
125 | 410 | 425 | 440 | 1000 | 1162 | 1050 | 1187 | 245 | 270 |
150 | 450 | 460 | 475 | 1080 | 1215 | 1115 | 1298 | 255 | 280 |
200 | 550 | 560 | 570 | 1150 | 1260 | 1210 | 1339 | 290 | 320 |
250 | 640 | 655 | 670 | 1195 | 1315 | 1256 | 1468 | 380 | 440 |
300 | 720 | 735 | 750 | 1265 | 1385 | 1315 | 1527 | 435 | 502 |
