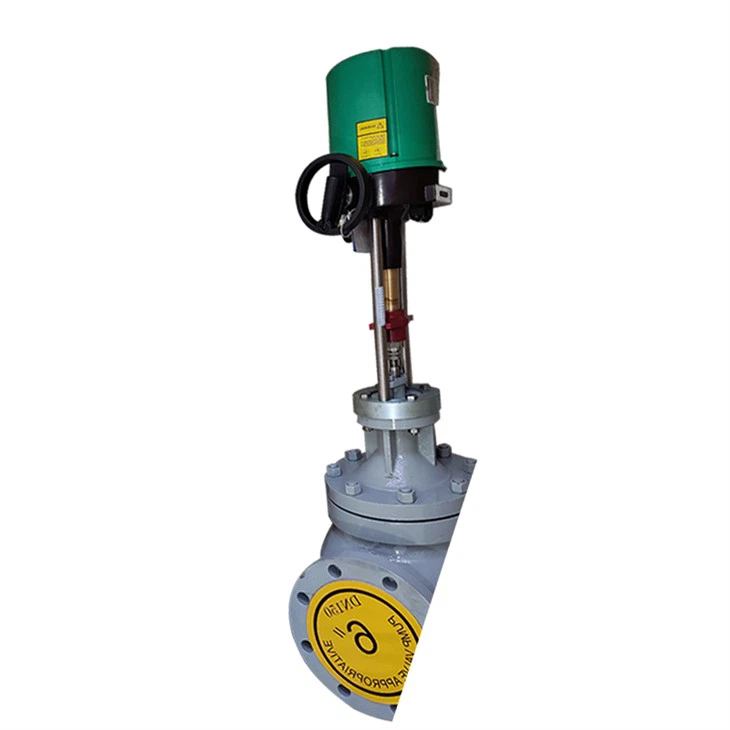

Sähköinen ohjausventtiili
Toimilaitteen parametri
Isku: 0-50mm; 0-60mm; 0-100mm;
Virtalähde: yksivaiheinen AC 110V 50Hz/60Hz
Yksivaiheinen AC 220V 50Hz/60Hz
Kolmivaiheinen AC 380V 50Hz/60Hz DC 24V
Tulosignaali: virtasignaali (4~20mA), tuloimpedanssi 250Ω
Voltage signal (0-10V), input impedance>50KΩ
Lähtösignaali: virtasignaali (4~20mA), kuormitusimpedanssi maksimi 750Ω
Voltage signal (0-10V), load impedance>10KΩ
Tiedonsiirtoliitäntä: RS485 modbus-protokolla;
Resoluutio: Minimi 1/1,000, piiri A/D-muunnin 12 bittiä
Ohjauksen tarkkuus: ±0,5 % - ±1,5 % (voi vaihdella asennusolosuhteiden mukaan, ilmaistuna prosentteina nimellisliikenteestä)
Jäykkyyssäätö: {{0}},1 % - 5,0 %
Ympäristön lämpötila: -10C -60C (erityiset ohjeet vaaditaan alle -20C- -45C)
Ympäristön kosteus: enintään 90 % RH (ei kondensoituva)
Eristyksen vahvuus: 1500 V AC 1 minuutti (tulo lähtöön, virta maahan)
Eristysvastus:
a) Suurempi tai yhtä suuri kuin 20MΩ tuloliittimen ja kotelon välillä.
b) Suurempi tai yhtä suuri kuin 50 MΩ tuloliittimen ja teholiittimen välillä.
c) Suurempi tai yhtä suuri kuin 50 MΩ teholiittimen ja kotelon välillä
Suojaustaso: IP65; IP67;
Kaapeliliitäntä: 2- M18*1.5;
Tärinä tai isku: (X, Y, Z) 10g, 0.2-34Hz, 30 minuuttia
ohjausmoduuli
venttiilin varsi ja toimilaitteen työntötanko
Venttiilin varsi on kytketty toimilaitteen työntötankoon. Kuten kuvasta näkyy, venttiilin kara ja toimilaite ovat [joustava] liitäntärakenne, jonka tarkoituksena on sovittaa toimilaitteen työntövoima säätöventtiilin vaatimaan sulkemisvoimaan, kompensoida säätimen lämpölaajenemista. lämpötilan aiheuttama venttiilin varsi ja varmista, että "työntövoima ja isku" venttiilin asennon päätyrajan sulkeminen.
Hihaohjattu ohjausventtiili
Holkkiohjattu säätöventtiili on säätöventtiili, jolla on suuri kapasiteetti, laaja säätöalue, korkea virtausominaisuuksien tarkkuus, erinomainen dynaaminen vakaus ja rakenne, joka parantaa nesteen tasaista virtausta. Se soveltuu säätöventtiileihin vaikeissa käyttöolosuhteissa.
Materiaali
Pakkauslämpötila-painekäyrä
Sertifikaatit
