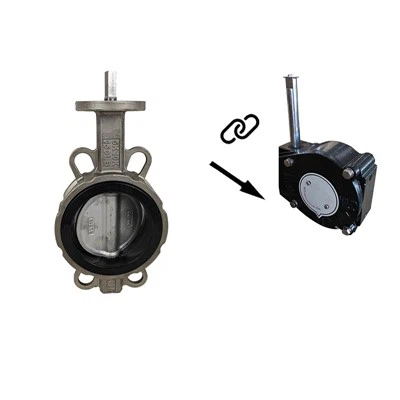

Signaaliläppäventtiili
ominaisuudet
1. Avaaminen ja sulkeminen on kätevää, nopeaa, työvoimaa säästävää, sillä on pieni nestevastus ja sitä voidaan käyttää usein.
2. Yksinkertainen rakenne, pieni koko ja kevyt paino.
3. Se voi kuljettaa mutaa niin, että nestettä kertyy mahdollisimman vähän putken suussa.
4. Alhaisessa paineessa voidaan saavuttaa hyvä tiivistys.
5. Hyvä säätöteho.
Tekniset tiedot
Toimintaperiaate
1. Signaaliläppäventtiiliä käyttää kierukkavaihteisto, joka pyörittää akselia ja läppälevyä avatakseen ja sulkeakseen sekä ohjatakseen virtausta.
2. Avaa ja sulje perhoslevy ja säädä virtausta kiertämällä kierukkavaihteiston käsipyörää. Käsipyörä pyörii myötäpäivään sulkeakseen venttiilin.
3. Kierukkavaihteiston vaihteistorasiaan on asennettu kahdenlaisia mikrokytkimiä:
a. Voimansiirtolaatikossa on kaksi auki ja kiinni mikrokytkintä, jotka toimivat, kun venttiili on täysin auki ja kiinni, ja yhdistävät "venttiili auki" ja "venttiili kiinni" merkkivalot valvomoon tehdäkseen ne tarkkoja. Näytä venttiilikytkimen tila.
b. Aseta sulkeutuva mikrokytkin vaihteistokoteloon (perhoslevyn täysin suljettu asento on {{0}} astetta). Kun perhoslevy liikkuu 0 astetta 40 asteeseen, mikrokytkin toimii ja antaa venttiilin sulkemissignaalin, 40 astetta 40 asteeseen. 90 asteen asennossa toinen normaalisti suljettu venttiilipari voi lähettää venttiilin avaussignaalin. Mikrokytkintä painavaa nokkaa voidaan säätää näyttämään perhoslevyn eri asennot.
Ohjeet
Kierukkavaihteiston säätö- ja johdotusmenetelmät
1. Avaa sähkökytkinrasian kansi, liitä kaapelin ydinjohtimet vastaaviin liittimiin sähköisten ohjausvaatimusten mukaisesti, sulje kaapelin sisääntulo ja kiinnitä kaapeli samanaikaisesti, jotta kaapelin johto ei vahingoitu ulkoisten voimien vaikutuksesta. sekaantuneet.
2. Kun venttiili on "täysin kiinni" -asennossa, käännä alla olevaa sulkunokkaa myötäpäivään, kunnes nokka juuri koskettaa mikrokytkintä (kuuluu napsahdus), ja kiristä nokan ruuvi kiinnittääksesi nokan.
3. Kun venttiili on "täysin auki"-asennossa, käännä ylempää avausnokkaa vastapäivään ja säädä avausnokkaa samalla tavalla kuin edellä.
4. Säädä rajoitusruuvia. Kun venttiili on "täysin kiinni"- tai "täysin auki"-asennossa, rajoitusruuvi ei saa osua vain kierukkavaihteen rajatasoon, vaan sen tulee jättää tietty rako ja kiristää sitten rajaa. Lukitusmutteri ruuvissa.
5. Peitä sähkökytkinrasian kansi. Kun venttiili on "täysin kiinni" -asennossa, aseta avautumisen ilmaisimen osoitin valitsin "0"-merkkiin ja kiinnitä osoitin kiristämällä ruuvia.
Varotoimenpiteet
1. Tämä läppäventtiili voidaan asentaa putkilinjaan mihin tahansa paikkaan avaruudessa.
2. Läppäventtiilin asennusasennon tulee varmistaa käytön, huollon ja vaihdon mukavuus.
3. Tätä läppäventtiiliä asennettaessa putkilinjan väliaineen virtaussuunta voidaan jättää huomiotta, eli kaksisuuntainen virtaus on sallittu.
4. Läppäventtiili tulee säilyttää kuivassa paikassa sisätiloissa ennen asennusta venttiililevyn ollessa hieman auki 4 astetta ~ 5 astetta.
5. Seuraavat työt tulee tehdä ennen läppäventtiilin asentamista:
a. Tarkista huolellisesti, ovatko käyttöolosuhteet tämän läppäventtiilin suoritusarvojen mukaisia.
b. Puhdista sisäontelo ja tiivistepinta. Lian ei saa kiinnittyä. Älä avaa tai sulje perhoslevyä ennen puhdistamista.
c. Tarkista, onko voimansiirtolaite kytketty luotettavasti läppäventtiilin ylälaippaan.
6. Kun kiristät läppäventtiiliä putkilinjaan, kiinnitä huomiota siihen, onko liitosvoima tasainen ja luotettava.
7. Kun läppäventtiili on asennettu, venttiililevyn on oltava auki-asennossa putkilinjan lujuuspainetestiä suoritettaessa.
8. Kun läppäventtiili on asennettu, se tulee tarkastaa säännöllisesti. Tärkeimmät tarkastuskohteet ovat seuraavat:
a. Ovatko läppäventtiilin istukka ja O-rengas vaurioituneet.
b. Venttiililevyn tiivistepinnan tiivistyskyky.
c. Kun läppäventtiili on tarkastettu ja koottu, avattaessa ja suljettaessa ei saa esiintyä tukoksia.
d. Kun läppäventtiili on tarkastettu ja koottu, tiivistystesti on suoritettava tarpeen mukaan.
e. Jokaisen huollon jälkeen tilanne tulee tallentaa yksityiskohtaisesti viitettä varten.
