Wafer Butterfly Valve
Sähköinen kiekkoläppäventtiili on tavanomainen läppäventtiili, jota suositellaan putkistoissa. Se soveltuu sellaisille aloille kuin viemäröinti, jätevesi, ruoka, lämmitys, kaasu, laivat, vesivoima, metallurgia, energiajärjestelmät ja kevyet tekstiilit, joiden nimellispaine on pienempi tai yhtä suuri kuin 1,6 MPa. Se sopii erityisen hyvin kaksisuuntaiseen tiivistykseen ja korroosiolle alttiisiin venttiilirunkoon. Se on pieni ja kevyt virtauksen säätelyyn ja virtausväliaineen sieppaamiseen, kätevä laippaliitäntäasennukseen, helppo purkaa ja huoltaa, ja se voidaan asentaa mihin tahansa asentoon; Yksinkertainen ja kompakti rakenne, alhainen vääntömomentti, nopea avautuminen 90 asteen kiertoliikkeellä; Perhoslevyn ulkokehä on pallomainen, mikä parantaa tiivistyskykyä ja pidentää venttiilin käyttöikää.

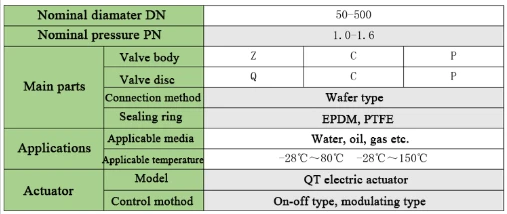

Tekninen parametri
Luokitukset
1. Luokittelu rakenteellisen muodon mukaan
(1) Keskitiivisteen läppäventtiili
(2) Yksi epäkeskosuljettu hiiliventtiili
(3) Kaksoisepäkeskinen tiivisteläppäventtiili
(4) Kolmoisepäkeskinen tiivisteventtiili
2. Luokitus tiivistepinnan materiaalin mukaan
(1) Pehmeätiivisteinen läppäventtiili.
1) Tiivistepari koostuu ei-metallisesta pehmeästä materiaalista ei-metalliseen pehmeään materiaaliin.
2) Tiivistepari koostuu metallimateriaaleista ja ei-metallisista pehmeistä materiaaleista.
(2) Metallitiivisteläppäventtiili. Tiivistepari koostuu metallikovasta materiaalista metallikovaan materiaaliin.
3. Luokitus sinetöintimuodon mukaan
(1) Pakotettu tiivistysläppäventtiili
1) Elastinen tiivistysläppäventtiili. Tiivistysominaispaine syntyy venttiililevystä, joka puristaa venttiilin istukan, kun venttiili on kiinni, ja venttiilin istukan tai venttiililevyn elastisuudesta.
2) Ulkoinen vääntömomenttitiivistysläppäventtiili. Tiivistysominaispaine syntyy venttiilin akseliin kohdistetusta vääntömomentista.
(2) Painesuljettu läppäventtiili. Tiivistysominaispaine syntyy lataamalla elastisia tiivisteelementtejä venttiilin istukkaan tai venttiililevyyn.
(3) Automaattinen tiivistysläppäventtiili. Keskipaine tuottaa automaattisesti tiivistyskohtaisen paineen.
4. Luokitus työpaineen mukaan
(1) Tyhjiöläppäventtiili. Läppäventtiili, jonka käyttöpaine on pienempi kuin reaktorin normaali ilmanpaine.
(2) Matalapaineläppäventtiili. Läppäventtiili nimellispaineella PN<1.6MPa.
(3) Keskipaineinen läppäventtiili. Läppäventtiili nimellispaineella PN 2.5--6.4MPa.
(4) High-pressure butterfly valve. Butterfly valve with nominal pressure PN of 10.0--80.0MPa. (5) Ultra-high pressure butterfly valve. Butterfly valve with nominal pressure PN>100 MPa.
5. Luokitus työlämpötilan mukaan
(1) High temperature butterfly valve. Butterfly valve with t>450 C
(2) Keskilämpötilan läppäventtiili. 120 C
(3) Normaalilämpötilainen läppäventtiili. A 40C
(4) Matalan lämpötilan läppäventtiili. A 100<>
(5) Erittäin matalan lämpötilan läppäventtiili. t<-100 C butterfly valve
6. Luokitus kytkentätavan mukaan (1) kiekkoläppäventtiili (2)laippaläppäventtiili (3)korvatyyppinen läppäventtiili (4) hitsattu läppäventtiili
Yksityiskohdat
Venttiilin näyttö
Mitat
Sovellukset
Liittyvät tuotteet
Sertifikaatit
