PTFE-tiiviste läppäventtiili

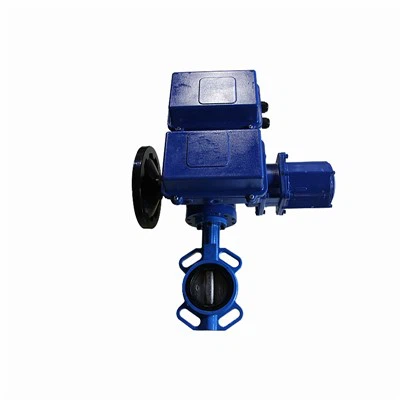

Sähköinen fluorivuorattu läppäventtiili Venttiilin malli: D971F46, D941F46, D971F4, D941F4
Halkaisijatiedot: DN50~ DN1200
Rakennemuoto: Keskiviivatyyppi (kiekkotyyppi, laippatyyppi)
Venttiilin rungon materiaali: hiiliteräs WCB, ruostumaton teräs 304, 316, 316L jne.
Nimellispaine: PN10, PN16 Käytettävä lämpötila: -20 astetta ~ 180 astetta
Käyttöalue: syövyttävät nesteet ja vahvat happo- ja alkalimateriaalit jne.
Tuotteen ominaisuudet: hyvä tiivistyskyky, erittäin korroosionkestävyys ja kulutuskestävyys
Tuotteen edut
Venttiiliakselin venttiililevyn kahdeksankulmainen liitäntä
Kokeet ovat osoittaneet, että kahdeksankulmainen liitos voi tehokkaammin varmistaa venttiilin akselin ja venttiililevyn liikkeiden johdonmukaisuuden ja vähentää vikojen määrää yli 20 %.
Räjähdyssuojattu tapin muotoilu
Hyväksyy räjähdyssuojatun tapin suunnittelun
Venttiilin istukan upotettu muotoilu
Venttiilin istukassa on selkänojaton rakenne ja kevyt vääntömomentti, joten käyttäjien on kätevä vaihtaa venttiilin istukka itse.
Itsevoiteleva muotoilu
Läppäventtiilissä on itsevoiteleva rengas, jossa on kitkakerroin venttiilin varressa. Se voi vähentää huomattavasti venttiilin avaamisen ja sulkemisen kitkaa.
tuotteen yksityiskohdat
Tehokas toiminto
Älykäs, on-off-tyyppinen, paikallisella käyttöyksiköllä, erilaisilla signaalilähdöillä, erilaisia jännitteitä voidaan räätälöidä
ASD
Läpäissyt jännitteenkestotestin, F-luokan eristetty moottori, turvallinen ja taattu
Helppokäyttöinen
Ei vaadi toissijaista huoltoa, 360 asteen asennus missä tahansa kulmassa
Butterfly Valve -kuvat
Fluorivuoratut läppäventtiilit on suunniteltu sopeutumaan syövyttäviin ympäristöihin, joissa on vahvoja happoja ja emäksiä, sekä useiden erikoisalojen, kuten öljyn, kemian ja ruoan, tarpeisiin. Venttiilin runko on valmistettu polytetrafluorietyleenistä, jolla on vahva korroosionestovaikutus. Normaaleissa olosuhteissa se voi korvata ruostumattomasta teräksestä valmistetut venttiilirungot ja sillä on korkeampi kustannustehokkuus. Läppäventtiilin läppälevy asennetaan putkilinjan halkaisijan suuntaan. Läppäventtiilin rungon lieriömäisessä kanavassa kiekon muotoinen läppälevy pyörii akselin ympäri kiertokulman välillä 0 astetta ja 90 astetta. Kun se kääntyy 90 astetta, venttiili on täysin auki.
1. Suunnittelutiedot
Noudata standardeja, kuten GB/T 12238, API609, MSS SP-67, MSS SP-68 jne.
2. Ajotapa
Manuaalinen, kierukkavaihteisto ja kierukkavaihteisto, pneumaattinen Sähkötoimilaite: Tuloohjaussignaali (4-20mADC tai 1-5VDC) Jännite: AC220V 380V
3. Rakennemuoto
(1) Keskisuljettu läppäventtiili
(2) Yksi epäkeskeinen tiivistetty hiiliventtiili
(3) Kaksinkertainen epäkeskotiivisteinen läppäventtiili (4) Kolmoisepäkeskinen tiivisteventtiili
4. Työpaine Läppäventtiilit nimellispaineella PN<1.6MPa.
5. Yhteystapa:
(1) Kiekkotyyppinen läppäventtiili
(2) Laippaläppäventtiili
(3) Korvatyyppinen läppäventtiili
(4) Hitsausperhonen
Wafer Butterfly -venttiilin asennusvaiheet
Kiekkoläppäventtiili on yksi yleisimmistä teollisuusputkistojen venttiileistä. Itse kiekkoläppäventtiilillä on suhteellisen pieni rakenne. Sinun tarvitsee vain sijoittaa läppäventtiili laippojen väliin putken molemmissa päissä ja käyttää pultteja putken laipan ja putken vastakkaisen pään läpi. Puristimen läppäventtiili on lukittu ohjaamaan nestemäistä väliainetta putkilinjassa. Kiekkoläppäventtiili sopii erityisen hyvin paikkoihin, joissa on kapea tila tai lyhyt etäisyys putkistojen välillä. Kun läppäventtiili on täysin auki, läppälevyn paksuus on ainoa vastus, kun väliaine virtaa venttiilirungon läpi, joten venttiilin tuottama painehäviö on hyvin pieni. Pieni, joten sillä on paremmat virtauksensäätöominaisuudet.
1. Aseta venttiili kahden esiasennetun laipan väliin kuvan mukaisesti ja varmista, että pultin reiät ovat siististi kohdakkain.
2. Työnnä neljä paria pultteja ja muttereita varovasti laipan reikiin ja kiristä muttereita hieman korjataksesi laipan pinnan tasaisuuden.
3. Kiinnitä laippa putkeen sähköhitsauksella
4. Irrota venttiili
5. Hitsaa laippa kokonaan putkeen
6. Odota hitsausliitoksen jäähtymistä ennen venttiilin asentamista. Varmista, että venttiilin laipassa on riittävästi liikkumatilaa, jotta venttiili ei vaurioidu
7. Korjaa venttiilin asento ja kiristä neljä pulttiparia (varo kiristämästä liikaa)
8. Avaa venttiili, varmista, että venttiililevy voi avautua ja sulkeutua vapaasti, ja avaa sitten venttiililevyä hieman.
9. Kiristä kaikki mutterit tasapainoisesti
10. Varmista uudelleen, että venttiili voi avautua ja sulkeutua vapaasti. Huomautus: Varmista, että venttiililevy ei kosketa putkea.
Ennen kiekon läppäventtiilin asentamista se on asetettava tasaiseksi. Muista, ettet lyö sitä mielesi mukaan. Sen jälkeen kun se on vedetty asennuspituuteen asennuksen aikana, paikan päällä olevaa putkistoa ei saa suunnitella ilman erityistä lupaa. Pura kiekkoläppäventtiili halutessasi, tämä meidän on tiedettävä ennen asennusta. Samanaikaisesti kaikkien on myös tiedettävä, että kiekkoläppäventtiili voidaan asentaa mihin tahansa asentoon, mutta kiekon läppäventtiilin asennuksen jälkeen on tarpeen asettaa läppäventtiili linjaa pitkin ja tehdä kiinnike kiekkoperhoselle venttiili. Kun kiinnike on tehty, sitä käytetään. Kiinnikkeen poistaminen tänä aikana on ehdottomasti kielletty.
