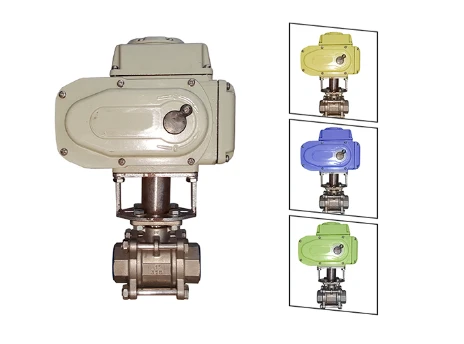

Sähköinen naaraspuolinen kierrepalloventtiili
Tuotteen kuvaus
Sähkökierteitetyssä palloventtiilissä on integroitu rakenne ja se on sovitettu sähköiseen toimilaitteeseen. Se voi toimia syöttämällä (4-20mA DC, 0-10V DC tai 1-5V) signaalin tai yksivaiheisen virtalähteen. Siinä on vahvat toiminnot, pieni koko, kevyt paino ja alhaiset kustannukset. , luotettava suorituskyky, yksinkertainen sovitus, suuri kiertokapasiteetti ja muut ominaisuudet. Tällä hetkellä venttiiliä käytetään laajalti teollisuusautomaation ohjausjärjestelmissä elintarvike-, ympäristönsuojelu-, kevytteollisuus-, öljy-, paperi-, kemian-, opetus- ja tieteellisen tutkimuksen laitteissa, sähkövoimalla ja muilla aloilla.
Ominaisuudet
Sähkökierteiset palloventtiilit ja päihitsatut palloventtiilit on jaettu integroituihin (yksiosaisiin), kaksivaiheisiin ja kolmivaiheisiin tyyppeihin. Venttiilin runko on valettu Taiwanista tuotua edistynyttä teknologiaa käyttäen. Sillä on kohtuullinen rakenne ja kaunis ulkonäkö. Venttiilin istukassa on joustava tiivisterakenne, joka on luotettava ja helppo käynnistää. Venttiilivarressa on pohjaan asennettu rakenne, jossa on käänteinen tiiviste. Kun venttiilin ontelo lämpenee epänormaalisti, venttiilin karaan ei kohdistu iskuja. Kaksi- ja kolmiosaisissa palloventtiileissä on myös päittäishitsaus (BW) ja pistokehitsaus (SW) liitosmuodot. Ne voidaan varustaa myös kansainvälisen standardin mukaisilla ISO-kiinnitystasoilla ja lukituslaitteilla.
Sähköinen kierrepalloventtiili (vakiotyyppi) Kokonaismitat
Sähköinen kierrepalloventtiili (kiinnikkeetön tyyppi) Kokonaismitat
Huomautus: Taulukon mitat ovat ilman liitteitä. Lisäksi tiedoissa voi olla tiettyjä muutoksia tuoteparannuksista ja teknologisista innovaatioista johtuen. Ota yhteyttä myyjään saadaksesi tarkemmat tiedot.
Sähköisen palloventtiilin toimintaperiaate
Sähköinen palloventtiili perustuu pääasiassa sähkötoimilaitteen virran säätöön palloventtiilin käyttämiseksi. Sähkötoimilaitteen tulo- ja lähtösignaali on vakiosignaali 4-20mA ja 220 VAC virtalähde. Moottoriyksikkö käyttää vaihteistoturbiinin madon kulmamomenttia ohjatakseen palloventtiilin avautumista ja sulkeutumista, jakaa ja muuttaa väliaineen virtaussuuntaa tai säätää venttiilin sydämen pyörimisosuutta, eli venttiilin avautuminen on verrannollinen kontrollinesteeseen tai prosentteina.
Sähköisen palloventtiilin sovellus
Sähköiset palloventtiilit eivät vaadi manuaalista käyttöä, mutta niitä käytetään älykkäästi. Tuotantoprosessissa ympäristö ja paikka määräävät kaikki tekijät. On olemassa erilaisia sähköpalloventtiilejä, joita käytetään korkeassa paineessa, korkeassa lämpötilassa tai matalapaineisessa ja matalassa lämpötilassa. Seuraavat kohdat kannattaa huomioida:
1. Matala lämpötila ja matala paine materiaali ei vaadi paljon säätöä.
2. Korkean paineen ja korkean lämpötilan tapauksessa sähköpalloventtiilimateriaaliksi tulee valita korkean lämpötilan ja korkean paineen kestävät materiaalit, kuten ruostumaton teräs ja seos. Nämä materiaalit kestävät korkeaa painetta ja korkeita lämpötiloja.
3. Sähköisen palloventtiilin sisäosat on vaihdettava venttiilin sydämen vaurioitumisen vähentämiseksi, mikä on myös hyödyllistä väliaineen virtaukselle ja estää sähköisen palloventtiilin koksauksen ja tukkeutumisen.
4. Kun sähköinen palloventtiili avataan, voidaan asentaa joitain tärinää estäviä koneita estämään sähköisen palloventtiilin ytimen sisäisen rakenteen vaurioituminen, kun se avataan.
Tuotteen tarvikkeet
Palloventtiilin käyttö
Koska palloventtiileissä käytetään tavallisesti kumia, nylonia ja PTFE:tä istukan tiivisterengasmateriaalina, niiden käyttölämpötilaa rajoittaa tiivisterengasmateriaali. Palloventtiilin katkaisutoiminto saadaan aikaan metallipalloilla, jotka painavat toisiaan vasten muovisten venttiilin istukan välissä väliaineen vaikutuksesta (kelluva palloventtiili). Tietyn kosketuspaineen vaikutuksesta venttiilin istukan tiivisterengas muuttuu elastisplastisesti paikallisilla alueilla. Tämä muodonmuutos voi kompensoida pallon valmistustarkkuutta ja pinnan karheutta ja varmistaa palloventtiilin tiivistyskyvyn. Ja koska palloventtiilin istukan tiivisterengas on yleensä muovia, palloventtiilin rakennetta ja suorituskykyä valittaessa on otettava huomioon palloventtiilin palonkestävyys ja palosuojaus erityisesti öljy-, kemian-, metallurgiassa ja muut osastot, syttyvissä ja räjähdysherkissä aineissa Pallonkestävyyteen ja palontorjuntaan tulee kiinnittää enemmän huomiota.
Yleensä kaksiasentoisessa säädössä, tiukka tiivistyskyky, muta, kuluminen, kutistumiskanava, nopea avaus- ja sulkemistoiminto (1/4 kierrosta avaaminen ja sulkeminen), korkean paineen katkaisu (suuri paine-ero), alhainen melu, kavitaatio ja höyrystyminen ilmiöitä, putkistojärjestelmissä, joissa on pieni vuoto ilmakehään, pieni käyttömomentti ja pieni nesteen vastus, suositellaan palloventtiilejä. Palloventtiilit soveltuvat myös putkijärjestelmiin, joissa on kevyt rakenne, matala painekatko (pieni paine-ero) ja syövyttäviä aineita. Palloventtiilejä on saatavana myös kryogeenisissa (kryogeenisissa) laitteissa ja putkistojärjestelmissä. Metallurgisen teollisuuden happiputkistossa on käytettävä palloventtiilejä, jotka on läpikäynyt tiukan rasvanpoistokäsittelyn. Kun öljy- ja kaasuputkien päälinjat on haudattava maan alle, on käytettävä täysreikäisiä hitsattuja palloventtiilejä. Kun suorituskyvyn säätöä tarvitaan, on valittava palloventtiili, jossa on erityinen rakenne V-muotoisella aukolla. Öljyteollisuudessa, petrokemianteollisuudessa, kemianteollisuudessa, sähkövoimassa ja kaupunkirakentamisessa metalli-metallitiivistäviä palloventtiilejä voidaan käyttää putkistojärjestelmissä, joiden käyttölämpötila on yli 200 astetta.
