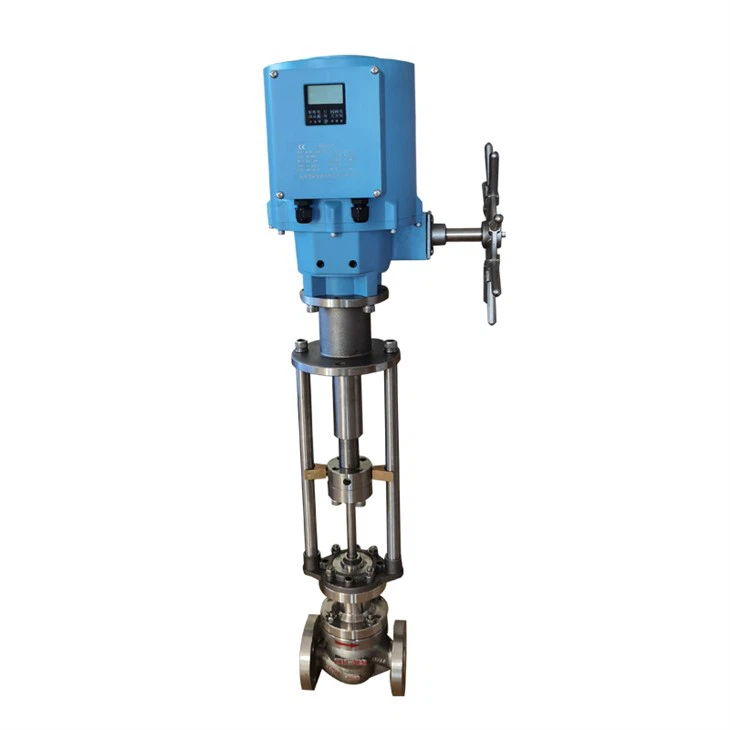

Lineaarisesti kääntyvä moottorikäyttöinen sähkötoimilaite

Lineaarisesti kääntyvä sähkötoimilaite

Keskeisiä piirteitä

1 Säätöisku voidaan asettaa mielivaltaisesti venttiilikoneiston koko iskualueella, mukaan lukien venttiilin avautumis- ja sulkemissuunta;

2 Nopeutta voidaan säätää mielivaltaisesti 20 %-100 % sisällä toimilaitteen sallitusta nopeusalueesta;

3 Tulosignaali ja takaisinkytkentäsignaali voidaan yhdistää mielivaltaisesti, esimerkiksi: tulo 4-20mA takaisinkytkentä M-BUS tai 0-10V;

4 Tarjoaa valinnaisena 3 työntövoiman tasoa;

5 juuttumisenesto-asetuksia on tarjolla erityisiä työolosuhteita varten, kuten terva keskipitkät työolosuhteet;

6 Anna lämpöjäljitysasetus, joka voidaan ottaa käyttöön, kun lämpötila on alle -20 astetta, jotta moottori ja piirilevy pysyvät tietyssä lämpötilassa;

7. Nollakompensointitoiminto on valinnainen.

Isku: 100 mm (yli 100 iskua voidaan mukauttaa)

Käyttöjännite: AC380\AC220\AC24\DC24 Muita jännitteitä voidaan räätälöidä

Käyntinopeus: 20 %-100 % säädettävä Teho: 60 W

Työntövoiman valinta: Käyttäjät voivat valita kolme työntövoimatilaa. Työntövoimatila 2 on vakiotyöntövoima, työntövoimatila on noin 10 % pienempi ja työntövoimatila 3 noin 10 % suurempi.

Ohjaus-/palautesignaalit: {{0}}mA, 0-10V, MODUS, kytkimen arvo (venttiilikytkimen asennon palautevian palautesignaali on valinnainen) ohjaus- ja palautesignaalit voivat olla myös erilaisia ​​signaaleja Ohjaus tarkkuus: ±0,05 %, 0-10V-signaali 1 %

Nollaustoiminto: virrankatkaisu- ja sammutussignaalin pitoasento (pois-signaalin nollaus on valinnainen)

Säätöominaisuudet: lineaarinen (samasuhde valinnainen)

Iskun kalibrointi: Saatavilla on kaksi automaattista ja manuaalista kalibrointitilaa. Se voidaan kalibroida automaattisesti, kun mekaaninen raja on asetettu. Manuaalisen kalibroinnin aikana se voidaan asettaa mekaanisen rajan koko alueelle.

Tilanäyttö: ohjaustila, työntövoimatila, nolla-asento, toimintaparametrit, sammutussignaali, signaalin ylivirta ja ylijännite jne. Ympäristön lämpötila: -20-50 astetta (muut lämpötilat ovat valinnaisia)

Suojausluokka: IP65 (IP67 valinnainen) Säätöasento: venttiilin asennon mekaaninen näyttö, näyttö

Manuaalinen toiminto: ei tarvitse kytkeä, mekaanisen käsipyörän suora käyttö, kun virta on katkaistu, ja painikkeiden käyttö, kun virta on päällä. Vikahälytys: kattava vikahälytyssignaali, merkkivalohälytys.

Vääntömomentin suojaus: Toteutettu ohjaamalla moottorin lähtötehoa käyttämättä kytkimiä vikasuhteen vähentämiseen.

Kaukosäädintoiminto: infrapunakaukosäädin (valinnainen)

Sähköinen liitäntä: Vakiokokoonpano sopii 2 8-12mm kaapeliliitäntöihin, muita liitäntöjä voidaan mukauttaa ja 3 liitäntää voidaan tarjota.

Asennus- ja virheenkorjausvaiheet

1 Kiinnitä toimilaite venttiiliin;

2 Johdotus

2.1 Virtalähde: DC24V----L1 on kytketty positiiviseen napaan, L2 on kytketty negatiiviseen napaan; AC24V----L1\L2 napaisuudesta riippumatta; AC220V---L1\L2 napaisuudesta riippumatta; AC380---L1\L2 on vastaavasti kytketty mihin tahansa kahteen jännitteiseen johtoon.

2.2 Takaisinkytkentäsignaalin ja vikahälytyssignaalin kontaktikapasiteetti venttiilin auki-asennossa/venttiilin kiinni-asento: DC24V/2A, AC250V/2A; Venttiilin auki- ja kiinniohjaussignaalit on määritettävä ennen tilausta, jos käytetään aktiivisia signaaleja.

2.3 Johdotusosan virransyöttö ja ohjaussignaali tulee reitittää erikseen signaalin häiriöiden välttämiseksi.

3 Näyttöliittymä

4 LED-valoa

Toimilaitteessa on yhteensä 6 väriä LED-merkkivaloja, ja värit vasemmalta oikealle ovat oranssi, sininen, valkoinen, punainen, vihreä ja keltainen. in: Oranssi valo on taajuusmuuttajan hälytyksen merkkivalo, kun virtalähteen ali- tai ylijännite tapahtuu, valo vilkkuu, muuten se sammuu; Sininen valo on moottorin tehon merkkivalo; Valkoinen valo on toimilaitteen virran merkkivalo; Punainen valo on täysin kiinni merkkivalo, joka palaa, kun venttiili on täysin kiinni tai venttiili avautuu; Vihreä valo on täysin auki oleva merkkivalo, joka palaa, kun venttiili on täysin auki tai venttiili sulkeutuu; Keltainen valo on asennon vikahälytyksen merkkivalo, joka syttyy, kun venttiili ei pääse tavoiteasentoon, ja näyttöön tulee vikailmoitus.

5 painiketta

Ellei toisin mainita, näppäintoiminnot ovat seuraavat:

ylös:

Kun se on paikallaan, toimilaitteen liikesuunta on ylöspäin

Vaihda edelliseen valikkokohtaan alas-painike): Kun toimilaite on paikallaan, toimilaitteen kulkusuunta on alaspäin

Vaihda seuraavaan valikkovaihtoehtoon

Toimintonäppäimet:

Paina ja pidä painettuna 1 sekunti päästäksesi valikkoliittymään Paina ja pidä painettuna 1 sekunti vahvistaaksesi

6 Asennus ja virheenkorjaus

6.1 Siirry valikkotapaan: paina toimintonäppäintä 1 sekunnin ajan päästäksesi valikkoliittymään

6.2 Iskun kalibrointimenetelmä: Tässä mallissa on kaksi automaattisen iskun kalibroinnin ja manuaalisen iskun kalibroinnin tilaa. 6.2.1 Automaattinen iskun kalibrointimenetelmä: valitse valikkoon siirtymisen jälkeen iskun kalibrointivalikko, paina toimintonäppäintä päästäksesi alavalikkoon, valitse automaattinen kalibrointi, siirry seuraavaan valikkoon, valitse nollasuunta ja siirry sitten automaattisesti iskun kalibrointiin. Kun kalibrointi on valmis, se palaa automaattisesti pääliittymään.

6.2.2 Manuaalinen kalibrointimenetelmä: Kun olet avannut valikon, valitse iskun kalibrointivalikko, paina toimintonäppäintä siirtyäksesi alivalikkoon, valitse manuaalinen kalibrointi, siirry seuraavaan valikkoon, valitse nollasuunta ja siirry sitten nollapisteen kalibrointiliittymään, paina ylös ja alas näppäimiä ohjataksesi toimilaitetta haluttuun nollapisteasentoon, paina kevyesti toimintonäppäintä vahvistaaksesi, paina ylös ja alas näppäimiä ajaaksesi toimilaitteen täyteen asentoon, paina toimintonäppäintä ja pidä sitä painettuna 3 sekuntia Suorita kalibrointi loppuun, ja se palaa automaattisesti pääliittymään kalibroinnin jälkeen.

Tuotteen mitat

Tuoteparametrit

DLA malli

DSL-Ex malli
