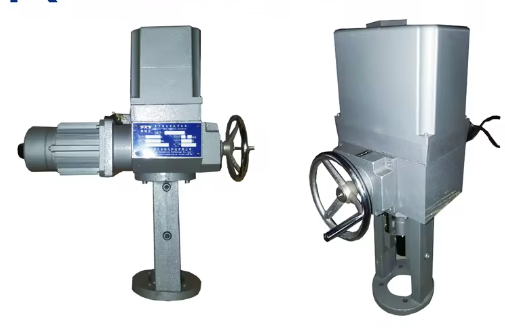

DKZ-tyyppinen lineaarinen sähkötoimilaite, DDZ-tyyppisen elektronisen yksikön yhdistelmälaitteen suoritusyksikkö, vastaanottaa signaaleja säätöyksiköstä (tai tietokoneesta) ja ohjaa toimilaitetta automaattisesti säätötehtävien suorittamiseksi. Sitä käytetään laajalti voimalaitoksissa, kemianteollisuudessa, öljyteollisuudessa, metallurgiassa, rakennusmateriaaleissa, lämpöhuollossa, kevyessä teollisuudessa, vedenkäsittelyssä ja muilla teollisuudenaloilla. DKZ-tyyppinen sähkötoimilaite, jossa on erilaisia sähköisiä manipulaattoreita, jotka voivat saavuttaa häiriöttömän säätöjärjestelmän "Manual Auto"-kytkennän säädettävän kohteen manuaalista etäkäyttöä varten ajoissa. DKZ-sarjan sähkötoimilaite on jaettu kolmeen tuotetyyppiin: elektronisesti integroitu, tavallinen ja räjähdyssuojattu.
Tekniset tiedot
Tekniset parametrit
1. Tulosignaali: Tyyppi II 0-10mA DC; Tyyppi III 4-20mA DC
2. Tulokanava: 3
3. Tulokanavan impedanssi: Tyyppi II 200Ω; Tyyppi III 250Ω
4. Lähtömomentti: Katso yllä oleva taulukko
5. Kokonaismatka-aika: Katso yllä oleva taulukko
6. Perusvirheen raja:±2. 5 %
7. Kuollut alue: alle tai yhtä suuri kuin 3 %
8. Vaimennusominaisuus: Vähemmän tai yhtä suuri kuin kolme ja puoli jaksoa
9. Paluuero: pienempi tai yhtä suuri kuin 1,5 %
10. Virtalähdejännite: 220V (±10%, ±15%) taajuudella 50Hz
11. Käyttöympäristön lämpötila: Toimilaite: -10~+55C tai -25~+70 astetta ; Vahvistin: 0~+50 aste
12. Käyttöympäristön suhteellinen kosteus: Toimilaite: Vähemmän tai yhtä suuri kuin 95 %; Vahvistin: 10 %-70 %
Tuotteen ominaisuudet
1.The product has reasonable structure, strict production technology and quality management, so that the high reliability of the actuator is ensured, with Mean Time Between Failure (MTBF) >25000 tuntia.
2. Asentolähettimen kytkentäpiirissä on korkea indusoitu jännitevastus, ja sen suorituskyky ylittää samanlaiset tuotteet kotona ja ulkomailla.
3. Matkanohjausnokkaa voidaan säätää itsenäisesti ilman häiriöitä, jotta säätö on helppoa ja kätevää.
4. AC yksivaihemoottoria käytetään suuren vääntömomentin toimilaitteessa tuomaan mukavuutta automaattisen ohjausjärjestelmän käyttöön.
5. Erikoismateriaaleista valmistetulla moottorijarrupyörällä on luotettava jarrutus, pitkä käyttöikä ja parempia kuin vastaavat tuotteet.
Asennus mitat
Katso toimilaitteen kokonais- ja asennusmitat kuvasta.
Liittimen kytkentäkaavio
Liittyvät tuotteet
DKI-B räjähdyssuojattu sähkötoimilaite on DDZ-tyyppinen elektroninen instrumenttiyhdistelmä, joka vastaanottaa säätöyksikön lähtösignaaleja ja suorittaa automaattisesti säätötehtävät. Toimilaitetta käytetään pääasiassa voimalaitoksissa. kemian-, öljy-, metalli-, kaivos- ja muut räjähdyssuojatut paikat. Räjähdyssuojattu sähkötoimilaite on suunniteltu ja valmistettu kansallisten standardien GB3836.1-83 ja GB3836.2-83 mukaisesti räjähdyssuojatuille sähkölaitteille, ja sen on tarkastanut ja hyväksynyt kansallinen räjähdyssuojattu tunnistusviranomainen.
DKJ-M sähkötoimilaite, DDZ-tyyppisen elektronisen yksikön yhdistelmälaitteen suoritusyksikkö, vastaanottaa signaaleja säätöyksiköstä (tai tietokoneesta) ja ohjaa toimilaitetta automaattisesti säätötehtävien suorittamiseksi. Sitä käytetään laajalti kemian-, öljy-, metallurgian, rakennusmateriaalien lämmönjakelun, vedenkäsittelyn ja muiden teollisuudenalojen voimalaitoksissa. DKJ-tyyppisellä sähkötoimilaitteella, jossa on erilaisia sähköisiä manipulaattoreita, voidaan saavuttaa säätöjärjestelmän Manuaali-Automaattinen kytkentä häiriöttömästi säädettävän kohteen manuaalista etäkäyttöä varten.
DKI-Z-sähkötoimilaite, DDZ-tyyppisen elektronisen yksikön yhdistelmälaitteen suoritusyksikkö, vastaanottaa säätöyksikön lähtösignaaleja ja ohjaa toimilaitetta automaattisesti säätötehtävien suorittamiseksi. Sitä käytetään laajalti voimalaitoksissa, kemianteollisuudessa, öljymetallurgiassa, rakennusmateriaaleissa, kevyessä teollisuudessa ja muilla aloilla. DKJ-Z sähkötoimilaite on kytketty suoraan erilaisiin läppäventtiileihin, palloventtiileihin ja muihin venttiileihin 90 asteen kiertokulmalla käyttöä varten. Suoraan asennettu kvartaalin sähkötoimilaite asennetaan suoraan venttiilin laippaan, jotta vältytään työläältä työltä, kuten tavallisen neljänneskierroksen sähkötoimilaitteen käyttöön tarvittavan pohjakonfiguroidun kytkentämekanismin rakentamisesta, mikä vähentää kustannuksia ja parantaa säätelyn tarkkuus.
DKJ-D(DY-J) -sarjan sähkötoimilaite on täysin elektroninen uusi tuote, jonka tehtaamme on kehittänyt menestyksekkäästi tavallisen DKI-sähkötoimilaitteen pohjalta ottamalla vastaan ulkomaista edistynyttä teknologiaa ja soveltamalla uutta ulkomaista teknologiaa ja uusia laitteita. älykkäät toiminnot ohjauspiirin ja mekanismin integroinnilla. DKI-D(DY-I-tyyppinen sähkötoimilaite voi ottaa suoraan vastaan DCS:n tietokoneelta tai 4-20mA tai 1-5V eri säätöyksiköistä, ohjata automaattisesti erilaisia vaimentimia, venttiileitä, ohjauslevyjä ja muita säätömekanismeja ilman lisätoimia servovahvistimen kokoonpano, ja sitä voidaan soveltaa laajalti voimalaitoksiin, metallurgiaan, öljyyn, kemianteollisuuteen ja muilla aloilla.
