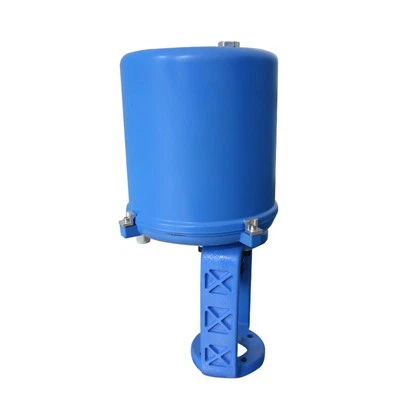

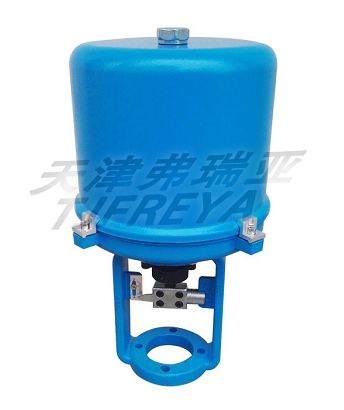

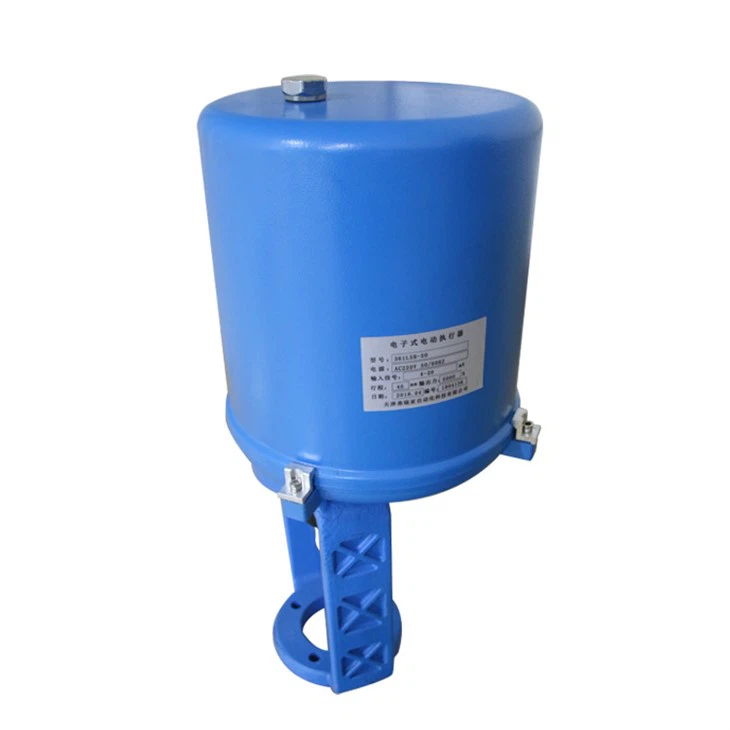

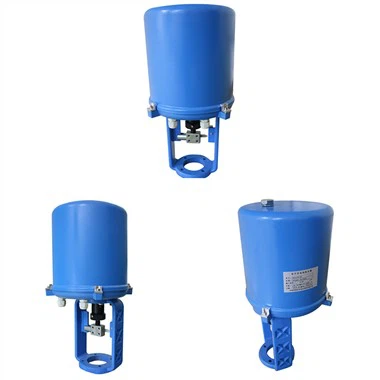

Lineaarisesti kääntyvä sähkötoimilaite
Tuote-esittely
3810L-sarjan elektroninen toimilaite on uudenlainen toimilaite, joka käyttää 220 V AC yksivaiheista virtalähdettä käyttövoimana, vastaanottaa ohjaussignaalin (DC4-20mA tai DC1-5V) säätimestä ja toteuttaa ennalta määrätyn lineaarisen edestakaisen liikkeen. Kun tätä sarjaa toimilaitteita käytetään säätöventtiilien toimilaitteina, niissä on lähes kaikenlaiset itse säätöventtiilin vaatimat toiminnan muunnostoiminnot sekä venttiilin avaussignaalitoiminnot ja manuaaliset toiminnot. Siksi sitä käytetään laajasti teollisuuden aloilla, kuten sähköntuotannossa, metallurgiassa, petrokemianteollisuudessa, kevyessä teollisuudessa ja ympäristönsuojelussa.
Tuotteen ominaisuudet
●Toimilaite on suunniteltu sisäänrakennetulla servojärjestelmällä, ylimääräistä servovahvistinta ei tarvita, se tarvitsee vain liittää DC4-20mA (tai DC1-5V) signaalin ja AC220V yksivaiheisen virran. virtalähde töihin. Sisällä on johdotusliittimet, ja johdotus on erittäin yksinkertaista ja kätevää. Toimilaitteen keskeinen osa - ohjain, se käyttää edistyneintä integroitua hybridipiiriä, on päällystetty hartsilla, kotelon muotoinen, pieni tilavuus ja korkea luotettavuus.
●Sijainnin määrän palautetunnistus käyttää korkean suorituskyvyn johtavaa muovista potentiometriä, resoluutiota<0.4, with extremely high life and reliability.
●Itsediagnoositoiminto, vian ilmetessä ohjaimen merkkivalo lähettää välittömästi ilmaisusignaalin.
●Aseta off-signaali tilanvalintakytkimellä, kun kela on täysin auki, täysin kiinni tai itselukittuvassa tilassa.
●Positiiviset ja negatiiviset toiminnot voidaan asettaa tilanvalintakytkimellä.
●Tulosignaaliksi voidaan asettaa DC4-20mA tai DC1-5V tilavalintakytkimellä.
●Älykäs jumisuojatekniikka: riippumatta siitä, missä toimilaite on pysähtynyt, sisäinen jumisuoja suojaa moottoria 4 sekunnissa ja katkaisee moottorin virransyötön. Vaikka säädin olisi voimakkaasti häiriintynyt ja sisäinen rele rikkoutuisi ja oikosuljessa, sisäinen lukitun roottorin suoja sammuttaa moottorin 4S:n sisällä, jotta moottori ei vaurioidu.
●Automaattinen pysähtymisvapautustekniikka. Käyttäjän DIP-kytkimen asetuksen mukaan, kun toimilaite on lukittu, sitä voidaan kääntää 1 sekunniksi lukituksen poistamiseksi. Jos esto on edelleen olemassa, säädin suorittaa estosuojauksen, hälytyksen ja sammuttaa kaikki moottorin lähdöt. . Käyttäjä voi myös syöttää signaalin, joka saa moottorin käymään vastakkaiseen suuntaan suojauksen vapauttamiseksi manuaalisesti.
●Elektroninen jarru: tarkka ja vakaa asento, joka ratkaisee perinteisten mekaanisten jarrujen kulumisen ja epätarkan asennon. ● Älykäs anti-instantaneous reverse teknologia: Toimilaitteen toiminnan aikana aikaviive lisätään eteen- ja taaksepäin kytkentäprosessin aikana, mikä vähentää vaikutusta venttiiliin, moottorin hidastuslaitteeseen ja toimilaitteeseen, parantaa yleistä luotettavuutta ja pidentää käyttöikää.
● Työnollausasentoa (aloituspiste) ja täysasentoa (loppupiste) on helppo säätää.
●Jos äkillinen sähkökatkos, se voi varmistaa, että kela on itselukittuva.
●Synkroninen hihnakäyttö vähentää tehokkaasti melua.
●Korkea luotettavuus: Sisällä käytetään tehokasta mikro-ohjainta, jonka ohjelmistojen ja laitteistojen luotettavuus on teollisuuden standardien mukainen.
Tärkeimmät tekniset parametrit
Parametrit
|
Tehoa |
AC220V±10% 50HZ (380/110V voidaan asettaa) |
|
Tehon kulutus |
A-tyyppi: 50W B-tyyppi: 150W C-tyyppi: 220W |
|
Tulosignaali |
DC 4-20mA tai DC l-5V |
|
Lähtösignaali |
DC 4-20mA (kuormitusvastus < 500Ω) |
|
Hallitse tarkkuus |
Virhe: pienempi tai yhtä suuri kuin 0.8 % paluuero: pienempi tai yhtä suuri kuin 1 % kuollut alue: pienempi tai yhtä suuri kuin l % |
|
Työkulman muutosraivo |
Lähtöpiste: ±25 %; kulma: 20 %- 100 % |
|
Katkossignaalin tunnistuskynnysarvo |
Tulosignaali Vähemmän tai yhtä suuri kuin 1 mA |
Ulkoinen johdotus
|
|
Tavallinen (S-tyyppinen) toimilaite |
Räjähdyssuojattu (X-tyyppinen) toimilaite |
|
Virtajohto |
3-ytiminen S=1.5mm2 |
3-ytiminen S=1.5mm2ODØ9±1 |
|
Yksi johto |
4-ytiminen S=1.5mm2 |
4-ytiminen S=1.5mm2ODØ11±1 |
|
Langan sisääntulo |
2-PF (GI/2") |
Suojakotelo PF3/4(G3/4") voi olla epävakaa |
|
Signaalijohto |
Häiriöiden estämiseksi signaalijohdon on oltava STP-johto (suojattu kierretty pari). |
|
Ympäristöolosuhteet
|
Kunto |
Tavallinen (S-tyyppinen) toimilaite |
Räjähdyssuojattu (X-tyyppinen) toimilaite |
|
Ympäristön lämpötila |
Ei ilmatilan lämmitintä: -10 astetta -60 astetta |
-10 astetta -40 astetta
|
|
Ilmatilan lämmitin: -35 astetta - 60 astetta |
||
|
Suhteellinen kosteus |
alle 95 % |
45%-85% |
|
Kaasu |
Ei syövyttävää kaasua |
|
|
Mekaaninen tärinä |
Alle 1,5g |
|
Toimilaitteen tekninen taulukko
|
Tyyppi ja erittely |
Lähtötyöntövoima (N) |
Toiminta-aika (S/909) |
Maksimimatka |
|
381LSA-08 |
800 |
4.2 |
30 |
|
381LXA-08 |
|||
|
381LSA-20 |
2000 |
2.1 |
|
|
381LXA-20 |
|||
|
381LSB-30 |
3000 |
3.5 |
60 |
|
381LXB-30 |
|||
|
381LSB-50 |
5000 |
1.7 |
|
|
381LXB-50 |
|||
|
381LSC-65 |
6500 |
2.8 |
100 |
|
381LXC-65 |
|||
|
381LSC-99 |
10000 |
2.0 |
|
|
381LXC-99 |
|||
|
381LSC-160 |
16000 |
1.0 |
|
|
381LXC-160 |
|||
|
381LSD-250 |
25000 |
0.5 |
200 |
|
381LSD-400 |
40000 |
||
|
381LSD-600 |
60000 |
Tuotteet Komponentit
1. Ohjain: hyväksy DC4~20mA tai DC1~5V signaali säätimestä ja ohjaa toimilaitetta toimimaan ennalta määrätyn tilan mukaan.
2. Voimansiirtomekanismi: Käännä moottorin pyörimisliike tehon ulostuloakselin lineaariseksi edestakaiseksi liikkeeksi toteuttaaksesi säätöventtiilin kytkin- ja säätötoiminnot.
3. Avautumisen tunnistusmekanismi: Anna lähtöakselin lineaarinen liikesiirtymä (kelan aukko) takaisin potentiometrille hammastangon ja vaihteiston kautta, ja potentiometri muuntaa sen sähköiseksi signaaliksi ja syöttää sen sitten takaisin säätimeen. Kun tulo säätimestä Kun signaalin ja kelan avaussignaalin välinen ero on nolla, moottori lakkaa toimimasta.
4. Kytkentämekanismi: yhdistä toimilaite ja ohjattu venttiili kannattimen kautta ja liitä toimilaitteen lähtöakseli venttiilin karaan jakomutterilla. Halkatussa mutterissa on osoitin ja kannattimessa asteikko, joka voi osoittaa ulostuloakselin (tai varren) siirtymän. 5. Manuaalinen mekanismi: Tämä toimilaite on myös suunniteltu manuaalisella mekanismilla. Sähkökatkon sattuessa säätöventtiilin avaus-, sulkemis- ja säätötoiminnot voidaan suorittaa käsin tarpeen mukaan.
Asennus
1. Koska toimilaitteen johdotuksen, säädön, tarkastuksen ja huollon yhteydessä on irrotettava suojus, toimilaitteen päälle tulee jättää tilaa asennuksen aikana.
2. Toimilaitteen asennusasento tulee asentaa pystysuoraan ylöspäin niin pitkälle kuin mahdollista, ja asennusta alaspäin tulee välttää, mikä vaikeuttaa tarkastusta ja huoltoa.
3. Kun toimilaite on liitetty säätöventtiiliin kannakkeen kautta, kun lähtöakseli ja venttiilin varsi kytketään halkomutterilla, lähtöakselin alapään ja yläpään välillä tulee olla 3-10 mm etäisyys. venttiilin varresta (katso kuva 6).
4. Jotta vesi ei pääse lyijyjohdon aukkoon ulkoisen johdotuksen aikana, rakentamista sadepäivinä tulee välttää. Suojakansi on kiinnitettävä johdotuksen, säädön, tarkastuksen ja huollon jälkeen.
5. Tulenkestävät toimilaitteet on asennettava tiukasti "Kiinan kansantasavallan vaarallisia paikkoja koskevien turvallisuusmääräysten" määräysten mukaisesti. a) Sisäisen ja ulkoisen maadoituksen tulee olla kiinteä ja luotettava. b) Tarkastuksen ja huollon aikana virransyöttö tulee katkaista ensin ja sitten suoja avata. c) Virtalähteen liittimien ryömintäetäisyyden ja sähköisen välyksen tulee olla yli 8 mm. d) Tarkista säännöllisesti, onko tiivisterengas vanhentunut ja viallinen. Jos se vanhenee ja rikkoutuu, vaihda saman spesifikaation mukainen tiivisterengas ajoissa e) Tuotteen kuori tulee pitää puhtaana ja sen pintalämpötila ei saa ylittää 130C.
Säätö
Riippumatta siitä, toimitetaanko toimilaite yhtenä koneena vai koottuna ohjausventtiiliin, se on säädetty ennen tehtaalta lähtöä. Ottaen kuitenkin huomioon, että kuljetuksen ja asennuksen aikana voi esiintyä voimakasta tärinää ja iskuja, on ennen käyttöä varmistettava, että sen toiminta on oikea. Tarkka, jos poikkeama tai ei täytä nykyisiä vaatimuksia, se tulee säätää uudelleen seuraavien vaiheiden mukaisesti
Johdotus
☆ Löysää kannen kiinnityspultit ja irrota kansi pystysuunnassa ylöspäin.
☆ Ulkoisen johdotuksen ja säätimen kytkentäliittimien välisen kytkennän tulee olla säätimen sivulla olevan kytkentäkaavion vaatimusten mukainen.
☆ Tilakytkimen asetus: Ohjaimessa on 6-numerovalintakytkin;
☆ Positiiviset ja negatiiviset toimintatilat asetetaan kytkimillä 1 ja 2;
☆ Pois päältä -signaalin toimintatila asetetaan kytkimillä 3 ja 4: Kun kytkin 3 on ON ja 4 on OFF, toimilaite käynnistyy täysin auki-asentoon, kun katkossignaali havaitaan; Kun kytkin 3 on OFF ja 4 on ON, kun katkaisusignaali havaitaan, toimilaite käy täysin kiinni-asentoon; Kun kytkin 3 on ON ja 4 on ON tai 3 on OFF ja 4 on OFF, toimilaite pysyy sen hetkisessä asennossa ilman toimenpiteitä, kun katkaisusignaali havaitaan.
☆ Estosuojaustoiminto asetetaan kytkimellä 5
☆ Tulosignaalin tila asetetaan kytkimellä 6 Tulosignaalin tilan asetus:
①Kun tulosignaali on DC4-20mA, käännä kytkin 6 oikealle asentoon ON.
② Kun tulosignaali on DC1-5V, käännä kytkin 6 vasemmalle asentoon OFF.
☆ Jumisuojatoiminnon asetus
① Käännä DIP-kytkin 5 asentoon ON, ja kun jumi tapahtuu, toimilaite pyörii kerran vastakkaiseen suuntaan vapauttaen jumitteen automaattisesti.
② Upota koodikytkin 5 asentoon OFF. Kun pysähdys tapahtuu, moottorin virta katkeaa suoraan ja hälytys siirtyy suojaustilaan.
☆ Katkossignaalin toimintoasetus:
① "Täysin auki": Käännä kytkin 3 oikealle asentoon ON ja kytkin 4 vasemmalle asentoon OFF. Tällä hetkellä, kun tulosignaali on katkaistu, toimilaitteen lähtöakseli pyörii vastapäivään, kunnes rajakytkin toimii ja kela on "Täysin auki" -asennossa.
② "Täysin suljettu tila": Käännä kytkin 4 oikealle asentoon ON ja kytkin 3 vasemmalle asentoon OFF. Tällä hetkellä, kun tulosignaali on katkaistu, toimilaitteen lähtöakseli pyörii myötäpäivään, kunnes rajakytkin toimii ja kela on "Full off" -asennossa.
③ "Hold state": Käännä kytkimet 3 ja 4 vasemmalle asentoon OFF, jolloin kun tulosignaali katkaistaan, toimilaitteen lähtöakseli lakkaa pyörimästä ja kela pysyy nykyisessä asennossa.
☆ Eteen- ja taaksepäintoimintoasetus
①"Positiivinen toimintatila": Käännä kytkin 1 oikealle asentoon ON, käännä kytkin 2 vasemmalle asentoon OFF, tällä hetkellä, kun tulosignaali kasvaa, lähtöakseli pyörii myötäpäivään (sulkee kelan); kun tulosignaali pienenee Pieni, lähtöakseli pyörii vastapäivään (avaa puolan).
②"Käänteinen toimintatila": Käännä kytkin 1 vasemmalle asentoon OFF, käännä kytkin 2 oikealle asentoon ON, tällä hetkellä, kun tulosignaali kasvaa, lähtöakseli pyörii vastapäivään (avaa kela); kun tulosignaali pienenee Pieni, lähtöakseli pyörii myötäpäivään (sulkee kelan).
