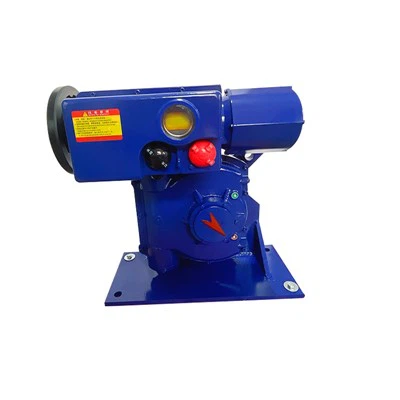

Neljänneskierros sähkötoimilaite

product-314-351

Tuotteen ominaisuudet

★Tämä tuote hyväksyy erilaisia tulosignaaleja, kuten 0-10mA, 0-20mA, 4-20mA, 0-5V, 1-5V, {{5 }}v jne., jotka ovat käteviä liitettäväksi tietokoneisiin ja säätölaitteisiin.

★ Palautteentunnistuselementti Toimilaitteen ohjaustarkkuuden parantamiseksi käytetään tehokasta johtavaa muovista potentiometriä, jonka hajoamiskyky on 1/250.

★Servotoiminnolla Automaattinen, manuaalinen, pehmeä manuaalinen ja kova manuaalinen ohjaus voidaan toteuttaa ilman lisäservovahvistinta.

★ Varustettu ulkoisella asettimella. Asetin voi olla langallinen tai langaton, ja toimilaitteen parametreja on kätevä asettaa ja säätää johdotuksia muuttamatta. Kuten: iskualueen säätö, tulosignaalin valinta, eteenpäin- ja taaksepäin toiminnan muuntaminen, nollapisteen palaute, täyden alueen korjaus, ylä- ja alarajojen asettaminen jne., ja hälytystoiminto voidaan myös lisätä.

★Kytkintulolla (passiivinen kosketinsignaali) Ulkoisena käsin, automaattinen kytkentä.

★ Monikanavaisella kytkentäarvon kosketinlähdöllä (korkea ja matala taso säädettävissä) Ne ovat virrankatkaisuhälytys, ylimomenttihälytys, ylärajan maksimihälytys, alarajan maksimihälytys, manuaalinen ja automaattinen tilanvaihtokosketinlähtö ja tulosignaalin katkaisu hälytys.

★Kun sammutussignaali syötetään, käyttäjä voi avata sen kokonaan, sulkea kokonaan, ylläpitää tai asettaa sen mihin tahansa arvoon välillä 0-100 %.

★Ylä- ja alarajakytkimiä käytetään laitteistossa, jotta toimilaitteessa on kaksoissuojaus.

★ Pehmeän manuaalisen toiminnon ansiosta se on kätevämpi ylläpitoon ja virheenkorjaukseen.

★Sisääntulosignaali ja asennon palautelähtösignaali käyttävät valosähköistä eristystä, joka on kätevä liittää ylempään tietokoneeseen, kuten tietokoneeseen.

★ Käyttömoottorissa on suuri hevosvoimainen vaihtovirtamoottori, jolla on suuri teho ja pieni melu.

★Järjestelmän toimintona on automaattinen virrankatkaisu 6 sekunnin sisällä, kun venttiilissä on vierasta ainetta tai moottorivika aiheuttaa ylivääntömomentin.

★Käyttäjien tarpeiden mukaan tähän toimilaitteeseen voidaan lisätä myös PID-laskentatoiminto. Sen tulosignaali voi olla yllä oleva signaali, jonka käyttäjä voi valita mielivaltaisesti.

★Lineaaritoimilaitteen ulostuloakseli on varustettu puristusjousella venttiilin sulkemisvoiman varmistamiseksi. Puristusjousi toimii yhteistyössä ohjelmistorajakytkimen ja laitteistorajakytkimen kanssa varmistaakseen venttiilin tiukan sulkeutumisen.

★Vääntömomenttikytkin voidaan kiinnittää neljänneskierrostoimilaitteeseen ylikuormitussuojauksen toteuttamiseksi. *Käyttäjä voi asettaa tämän toiminnon mielivaltaisesti koko iskualueen sisällä.

product-303-320

SKJ-sarjan älykäs neljänneskierros

Malli	Lähtövääntömomentti Nm	Toiminta-aika S/90 astetta	Suurin kiertokulma	Teho KW	Virtalähde
SKJA-02	20	25	90 astetta	0.025	220V AC
SKJA-05	50	25		0.025
SKJB-10	100	34		0.04
SKJB-20	200	34		0.04
SKJC-30	300	42		0.06	220V AC 380V AC
SKJC-50	500	42		0.09
SKJC-60	600	48		0.09
SKJC-80	800	63		0.12
SKJD-100	1000	30		0.20
SKJD-160	1600	42		0.20
SKJD-250	2500	60		0.25
SKJD-400	4000	100		0.25
SKJD-600	6000	80		0.37
SKJD-800	8000	200		0.80
SKJD-1000	10000	250		1.00
SKJD-1200	12000	250		1.50
SKJD-1800	18000	280		2.00
SKJD-2500	25000	280		2.20

Tuotteen rakenne

Tavallinen neljänneskierros sähkötoimilaite

product-720-290

Normaalin toimilaitteen tärkeimmät tekniset parametrit

Nimi	Tekniset parametrit
Tulosignaali	Moduloiva tyyppi :0-10mA,4-20mA;Päälle-pois-tyyppi:liipaisimen tyyppinen kuivakontaktisignaali, painiketyyppinen kuivakontaktisignaali
Tulovastus	250Ω
Venttiilin asennon lähtösignaali	Valinnainen (0-10mA, 4-20mA, 0-10v, 1-5v jne.)
Resoluutio	Yli 0,5 %
Kantavuus	4-20mA时 pienempi tai yhtä suuri kuin 750Ω;0-10mA时 pienempi tai yhtä suuri kuin 1KΩ
Tulo, lähtösignaali	Sähköinen eristys
Herkkyys	±(0.5-5%)F.S
Toistettavuus	±1%,±2.5%
Perusvirhe	±1%,±2.5%
Säätöalue	Nollapiste 0-50%, koko alue 50-100%
Matkailualue	SKZ-sarja 10-250mm valita mielivaltaisesti;SKJ-sarja 0-90 asteen valinta mielivaltaisesti
Lähtövoima (hetki)	SKZ-sarja 1600-40000N;SKJ-sarja 20-25000Nm
Hälytyslähtö	Erilaisia vaihtoehtoja
Täysi matka-aika	SKZ-sarja 7-250S; SKJ-sarja 25-280S/90 astetta
Toimintatila	Käytä setteriä toteuttaaksesi positiivisia ja negatiivisia toimia
Moottori	AC käännettävä moottori
Tehon kulutus	40-350W
Virtalähde	220V% 2f380V AC% c2% b110% 25 50Hz% c2% b12% 25
Asennusmenetelmä
Työympäristö	Lämpötila: -25~+70 astetta ;Kosteus:＜85 % ei syövyttävää kaasua
Salli tärinä	Alle 1,5 G (jos on erityinen tärinäympäristö, se voidaan mukauttaa käyttäjän vaatimusten mukaan)
Johdotusportin koko	M20X1.5
Suojaustaso	IP65, IP67

product-329-354

Toimintaperiaate

SKZ-, SKJ-sarjan älykkäät elektroniset sähkötoimilaitteet käyttävät 220 V yksivaiheista tai 380 V kolmivaiheista vaihtovirtaa käyttövoimana ja ottavat vastaan analogisia signaaleja tietokoneista, säätimistä tai manipulaattoreista. Elektroninen ohjausyksikkö on yksisiruisen mikrotietokoneen valmistama paikannin, jossa itsessään on servotoiminto.

SKZ-sarja ajaa käyttöhihnaa passiiviselle hihnapyörälle käännettävän moottorin pyörimisen kautta. Passiivinen hihnapyörä ja ulostuloakseli on yhdistetty puolisuunnikkaan muotoisilla kierteillä. Passiivisen hihnapyörän pyöriminen saa lähtöakselin liikkumaan ylös- tai alaspäin pyörimisen estotapin avulla. Takaisinkytkentämekanismin vaihteiston kautta tarkkuuspotentiometriin.

SKJ-sarja käyttää käyttöpyörää käännettävän moottorin pyörimisen kautta, ja synkroninen hihna välitetään passiiviselle hihnapyörälle ja muunnetaan sitten ulostuloakselin 90 asteen tai muun kulman kiertoliikkeeksi kierukka- ja kierukkavaihteen kautta. Käytä lähtöakselin yläosaan kiinnitettyä takaisinkytkentäakselia tehon havaitsemiseen ja välitä se tarkkuuspotentiometrille hammaspyörän kautta. Tarkkuuspotentiometrissä on johtava muovinen potentiometri, jossa on palautusjousi.

SKZ-sarjassa takaisinkytkentäosa on varustettu lisäjousella, joka saa telineen liikkumaan vapaasti ylös ja alas ja kompensoi vaihteiden välistä rakoa. SKJ-sarjassa palautusjousen toiminnan vuoksi, joten hammaspyörän välys kumoutuu. Potentiometrit mahdollistavat aukoton kosketuksen.

Tarkkuuspotentiometrin pyöriminen syötetään takaisin asennon paikantimeen avaussignaalina. Tämän seurauksena asennon paikannus vertaa avaussignaalia ylemmältä tietokoneelta tulevaan ohjaussignaaliin ja lähettää sitten moottorille kiertokomennon, joka tekee eron näiden kahden signaalin välillä. Poikkeama pienenee, ja kun poikkeama poistetaan, asennoitin käskee moottorin pysähtymään tähän asentoon. Iskun nollan ja täyden iskun asetukset määritetään ohjelmistolla, ja toimilaitteen toissijaisena suojauksena käytetään mekaanisia rajakytkimiä. Siksi mekaanisen rajakytkimen asennon on oltava normaalin kulkualueen sisällä. Mekaanisen rajakytkimen säätö: SKZ-sarja säätää mikrokytkimen asentoa, katso (kuva 3).

SKJ-sarjan tavallinen tyyppi ja räjähdyssuojattu tyyppi säätävät rajalevyn kulman asentoa, katso (kuva 4)

product-312-345

Älykkään sijaintipaikantimen säätö

(1) Pääominaisuudet

1. Käyttämällä yksisiruista mikrotietokonetta ja oheislaitteita, kaikki toiminnot ja parametrit voidaan asettaa kädessä pidettävällä asetuslaitteella tai langattomalla asetuslaitteella, ja säädöstä tulee erittäin yksinkertainen ja tarkka;

2. Sähköinen eristys tulosignaalin ja venttiilin asennon lähtösignaalin välillä;

3. Aseta toimilaitteen ylä- ja alarajat helposti asettimella;

4. Asetinta käyttämällä on kätevää havaita toimilaitteen positiiviset ja negatiiviset vaikutukset (se asetetaan positiiviseen toimintaan tehtaalta lähtiessä);

5. Muuttamalla liitäntätapaa ① ja liittimiä paikantimen (A) liitinkortissa on kätevää valita lähtö "hold" (①, ② liittimet eivät ole oikosuljettuja) ja lähtö on esiasetettu arvo. ( ①, 2 liitintä oikosulku);

6. Kun tulosignaali on katkaistu, ulostulon 'esiasetus' arvo voidaan asettaa etukäteen käyttämällä setteriä alueella 0-100%;

7. On erittäin yksinkertaista ja tarkkaa käyttää asetinta venttiilin asennon lähdön nollapisteen ja täyden alueen säätämiseen, ja se voidaan tehdä kerran, eikä venttiilin asennon palautepotentiometrin asennuksen tarvitse olla tarkkaa;

8. Kun venttiilissä on vierasta ainetta, joka aiheuttaa ylivääntömomentin (venttiilin asentosignaali ei muutu), asennontunnistin katkaisee automaattisesti servomoottorin virran 8 sekunnin kuluttua. (2) Yhteystapa

1. Yhdistä oikein älykkään paikannuslaitteen kytkentäkaavion mukaisesti;

2. Avaa toimilaitteen pohjassa olevan asetuslaitteen johtoportin kansilevy ja työnnä kädessä pidettävän asetuslaitteen datakaapelin pistoke asettelulaitteen johtoportin USB-liitäntään (tuki hot plugging), (jos varustettu kaukosäätimellä Toista vaihetta ei tarvitse suorittaa, vain kohdista kaukosäädin toimilaitteen pohjassa olevan satunnaisasettimen kanssa ja toimi 1 metrin etäisyydellä);

3. Kun olet varmistanut, että johdotus on oikea, kytke 220 V virtalähde päälle. Muutaman sekunnin kuluttua ylemmän rivin numerot näyttävät pinyin-lyhenteen "Tianyi", ja kädessä pidettävän asetuslaitteen numerot näytetään skannauksena, ja ne siirtyvät yhteyden odotustilaan.
