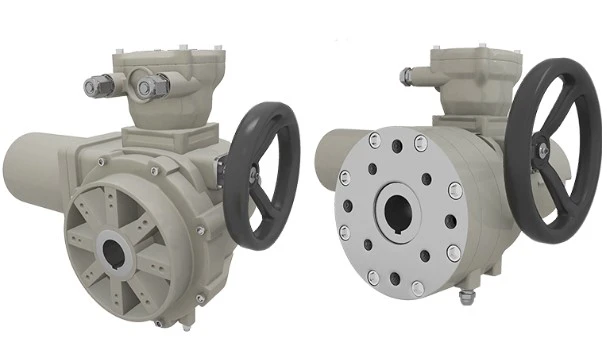

Uuden sukupolven taloudellinen osittain kääntyvä sähkötoimilaite
IKT-kulmamatkasuunnitelman toimeenpanotoimiston menestymisen jälkeen kansainvälisillä markkinoilla, vastatakseen muiden markkinasegmenttien tarpeisiin, Teflon on kehittänyt uutta. IK (m) Q kulmaiskusarjan kompaktien sähkötoimilaitteiden sukupolvi, IK (m) Q -sarja omaksuu myös kehittyneen sirujärjestelmän teknologian yksinkertaistetun toiminnon kautta, voidaan osittain, ik (m) Q on hyvä tapa vähentää kustannukset laatuun vaikuttamatta IK (m) Q -sarjan toimilaitteet ovat kompakteja ja sisältävät lyhyen joukon 10 teknistä eritelmää, jotka voidaan täyttää välillä 80 Nm - 1000 nm. Voiman hetki.
Korkea älykkyys IK (m) Q -sarjan toimilaitteita ohjataan SOC-sirulla, joka on suunniteltu integroidulla piirillä ja jossa on erilaisia viantunnistus- ja hälytystoimintoja, jotka parantavat toimilaitteiden luotettavuutta.
Monikaukosäädintila ●4-20Ma (0-20mA) suhteellinen modulaatiovirran ohjaus ● kaksijohtiminen ohjausjärjestelmä ● hätäpysäytysohjausjärjestelmä ● väyläohjaus (valinnainen)
Edistyksellinen monikielinen näyttö ja virheenkorjauksen ohjaus Ik (m) Q käyttää kiinalaista ja englanninkielistä nestekidenäyttöjärjestelmää ilmaisemaan venttiilin asennon, reaaliaikaisen vääntömomentin, toimintatilan, paikallisen 1-etäkäytön, virhehälytyksen jne. pölyn, kosteuden estämiseksi. toimeenpanevaan elimeen, jotta elektronisen ohjausosan luotettavuus ja vakaus voidaan taata.
Erittäin tarkka ohjausjärjestelmä ● Tarkat komponentit ja korkealaatuiset sirut takaavat tarkan ohjauksen IK (m) Q:ssa on myös erityisesti suunniteltu korkean hyötysuhteen ja vähän pyörivä inertiamoottori erinomaisia mekaanisia järjestelmiä varten.
Erinomainen mekaaninen järjestelmä Ik (m) Q käyttää tarkkaa matovaihteistoa ja madojen vähennyslaitteita, korkea hyötysuhde, alhainen melu ja pitkä käyttöikä luotettava itselukittuva toiminto estää toimeenpanovirastojen peruutukset sähkökatkon sattuessa Erikoismekaaninen automaattinen 1 manuaalinen kytkinasetus ● jauhemaalin ruosteenesto alumiinikuori ● suojaustaso: IP68 ● räjähdyssuojausluokka: DIIBT4.
IKQ, IMQ -sarjan neljänneskierroksen suorituskykyparametrit (380V 3-vaihe 50Hz)
IKQ, IMQ -sarjan profiili
LCD-näyttö Pistematriisi-LCD-näyttö voi näyttää kiinalaisen tai englanninkielisen valikon koko tekstinä. Reaaliaikainen näyttö näytöllä venttiilin aukosta, vääntömomentin arvosta ja näyttää toimilaitteen nykyinen tila ja vikatiedot tekstinä. Näyttö käyttää sinistä taustavaloa ja Näytön alareunassa on kirkas valodiodi, joka osoittaa, että venttiili on täysin auki, täysin kiinni ja keskiasennossa.
Emolevy
Emolevy ottaa käyttöön SOC-sirun ohjauksen ja erittäin integroidun kokonaispiirin, jossa on erilaisia vian havaitsemis-, suojaus- ja hälytystoimintoja, mikä parantaa toimilaitteen luotettavuutta.
Painike
Toimilaitteessa on neljä painiketta, jotka ovat paikallinen 1 kaukosäätimen 1 valikon vaihtopainike, avaa venttiili 1 plus-painike, sulje venttiili 1 miinuspainike, pysäytys 1 vahvistuspainike, näiden neljän painikkeen kautta voit helposti asettaa toimilaitteen eri toimintoja . toiminto.
Matkaohjain
Karan ohjaama elektroninen asentoanturi voi mitata tarkasti venttiilin venttiilin asennon.
Moottori
Käytän korkean vääntömomentin alhaisen inertian oikosulkumoottoria, F-luokan emaloitua lankaa ja sisäänrakennettua 2 lämpösuojakytkintä.
Virtalevy
Moottorin ohjauksen tehokomponentit on integroitu tehokorttiin Virtalähdekomponentit jne.
Kierukkavaihdetanko
Kaksivaiheinen matovaihteiston vähennysmekanismi on otettu käyttöön, siirtonopeussuhde on suuri, melu on alhainen (jopa 50 dB) ja siinä on itselukittuva.
Käsipyörä
Toimilaite on varustettu ohjauspyörällä, jotta käyttäjä voi käyttää venttiiliä myös virran ollessa pois päältä. Käsipyörän kokomuotoilu varmistaa työtä säästävän toiminnan.
Ｊirrotuspaneeli
Johdotuslevyllä varustettu tiiviste estää ulkoisen vaarallisen kaasun tunkeutumisen toimilaitteen sisäosaan edes johdotuksen yhteydessä, suojaten sisäisiä sähkökomponentteja.
Tekniset tiedot ja Erformanc
● Suunnittelumuoto: älykäs runkosuunnittelu ● Asetusmuoto: ei-tunkeileva asetus ● Ohjausmuoto: kytkimen tyyppi: hyväksy kytkinsignaali, takaisinkytkentäsignaali, takaisinkytkentä 4~20mA analoginen signaali (valinnainen); Säädettävä tyyppi: hyväksy kytkinarvo tai 4-20 mA analoginen signaali, takaisinkytkentäkytkimen arvo tai 4-20 mA analoginen signaali ● Suojaustaso: IP68 ● Virtalähde: 380 VAC± 10 prosenttia 50160 Hz± 1 prosenttia ;220 VAC± 10 prosenttia 50160 Hz± 1 prosenttia ●IK (M)Q-toimilaitteessa on neljä passiivista yksinapaista lukittavaa kosketinta S1 S2 S3 S4 tarjoaa etätilanäytön Jokainen kosketin voidaan yksilöllisesti konfiguroida avoimeksi rajaksi, kiinnirajaksi, vääntömomentin laukaisuksi, lämpötilan nousun hälytykseksi ja muuksi 18 tilaksi (1) Koskettimen kytkentäkapasiteetti : 220V AC 5A 24V DC 3A (2) Määrä: 2 DPDT-kosketinta avaamista ja sulkemista varten ● Asentolähetin voi lähettää eristetyn 4~20mA signaalin, ja seuraavat ehdot täyttyvät: Lähtövirtasignaali: 4~20mADC Virtalähdejännite: 24 V DC Kuormitusvastus: Vähemmän tai yhtä suuri kuin 750Q Lineaarinen virhe: 0,5 prosenttia ●Voi vastaanottaa etäsignaaleja: Analoginen tulo: 4~20mADC1w250Q tai kytkintulo: passiivinen kuivakosketin ● Pääosien materiaali (1) Kierukkavaihde: Pronssi (2) Kierukka: seosterästä (3) Laatikon runko: painevalua alumiinia minimetalliseos (4) Kara: seosteräs (5) Käyttöholkki: teräs tai alumiinipronssi (6) Pohja: nodulaarinen valurauta takorautarautaa ● Pintakäsittely ja pinnoitus: alumiiniseoksen pinta hapetetaan ensin, jolloin muodostuu oksidikalvo, sitten hopeanharmaa muovisuihkupinnoite, käsipyörä Kahva on ensin sinkitty ja sitten musta muoviruiskupinnoite
Värit voidaan räätälöidä
Tuotantoprosessin vuokaavio
