SD älykäs sähkötoimilaite
SD ei-tunkeileva älykäs sähkötoimilaite on teollisuusautomaatiolaitteen suoritusyksikkö, se vastaanottaa säätimeltä, PLC:ltä, DCS-ohjaussignaalin tietokoneelta, kuten automaattisen säädön suorittaminen, on välttämätön päälaitteiden automaattiselle ohjausjärjestelmälle. Sitä käytetään laajalti voimalaitoksissa, metallurgiassa, öljy-, kemiankaivoksissa, kevyessä teollisuudessa, apteekeissa, kaasuvoimalla, rakennusmateriaaleissa, liikenteessä ja kaupungin metrossa, vesihuollossa, jätevedenkäsittelyssä ja muilla teollisuudenaloilla.

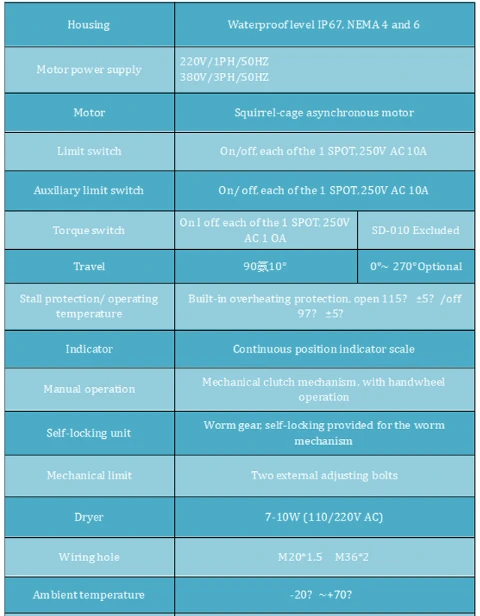

SD-sähkötoimilaitteen tärkeimmät tekniset parametrit
Tulosignaali: 4-20mA impedanssi 250 Ω 0-10mA impedanssi 200 Ω
Kuollut alue (herkkyys):0.3-3% Jatkuvasti säädettävä Tulokanava: yksi analoginen nykyinen tulokanava , yksi sarja kytkimen äänenvoimakkuuskanavaa .
Lähtökanava: 4-20mA DC-impedanssi > 50 Ω. Tulokanava on eristetty lähtökanavasta.
Lähtövääntömomentti ja liike.
Lineaarinen käännös: 2000 N-25000N liike 10/16/25/40/100 mm
Neljänneskäännös: 100-40000Nm liike 90 astetta
Monikäännös: 40-400Nm matka 1-50 ympyrä
Perusvirhe: ±1 %;±1,5 %
Paluuero: pienempi tai yhtä suuri kuin ±1 %
Vaimennusominaisuudet: Ei värähtelyä (nollajakson värähtely)
Suojaustaso: IP67
Toimintaympäristö:
1. lämpötila: -28--+70
2.kosteus: alle tai yhtä suuri kuin 95 %
3. tärinä: taajuus 10-100Hz vahvuus, 0,5 kertaa painovoiman kiihtyvyys
4. vaikutus:<5g
5. barometrinen paine: 72.5-106KPa
Ympäröivässä ilmassa olevia syövyttäviä kaasuaineita ei saa käyttää syttyvissä ja räjähdysalttiissa paikoissa.
(Räjähdyssuojatut tuotteet löytyvät yritykseni räjähdyssuojattujen tuotteiden näytteestä.)
jännite ja virtalähde 220V--±10%50Hz
Yksivaiheinen: 220V--±10 %50Hz 380V--±10 %50Hz
Kolmivaiheinen: 380V--±10 %50Hz
*Erityinen jännite, taajuus on mukautettava etukäteen.
① Väriä voidaan mukauttaa
② Jännite voidaan mukauttaa
③Mekaaninen asennonosoitin
Kun sähkötoimilaitteen päävirta katkaistaan, venttiilin aukko voidaan näyttää
④Suojaustasoa voidaan mukauttaa
IP 67
SD Actuator Controlsin vakiokokoonpanon tiivistyssuojausluokka on IP 67 EN 60 529 -standardin mukaisesti. Toimilaitteet, joilla on tämä standardi tiivistesuojausluokka, voidaan upottaa 1 metrin syvyyteen ja toimia jopa 30 minuuttia. IP 68 SD-toimilaitteen säätimet pystyvät parantamaan tiivistyssuojaa
IP 68
EN:n 60 529 mukaan. Tämä laatu kestää upotuksen jopa 6 metriin, 72 tuntia jatkuvaa sijoittelua ja 10 toimenpidettä veden alla.
Tiivistysluokan IP 68 vaatimusten varmistamiseksi tarvitaan sopivat kaapeliholkit. Jos asiakkaalla on pyyntö, SD voi toimittaa sen, mutta tämä ei kuulu vakiokokoonpanon toimitukseen.
⑤ Korroosiosuojaus voidaan mukauttaa
P1-Vakiomaalijärjestelmä
Alumiinivalut käyvät läpi monivaiheisen puhdistuksen ja kromittoman pinnan muuntamisen esikäsittelyprosessin, mikä tarjoaa erinomaisen pinnan jauhemaalille, jolla on vahva tarttuvuus.
Teräksinen käsi-/automaattivipu on pinnoitettu jatkuvan katkeamattoman sinkkiseoskerroksen levittämiseksi, mikä takaa pitkän aikavälin korroosiosuojan.
Rautapohja upotetaan sinkkifosfaattiliuokseen ennen kylmävesihuuhtelua.
Kaikki pinnat pinnoitetaan sitten arkkitehtonisella polyesterijauhemaalilla, jolla on erinomainen ulkoinen kestävyys ja värin säilyvyys.
P1 tarjoaa kovan pinnoitteen, joka kestää mekaanisia vaurioita, kuten lastuja ja naarmuja.
P1 on optimoitu sisä- tai ulkokäyttöön normaaleissa maalla olevissa ympäristöissä. Kalvon kokonaispaksuus: 100um
P2-Vakiomaalijärjestelmä ja offshore-pinnoiteyhdistelmä
Alumiinivalut saavat saman käsittelyn kuin P1.
Teräksinen käsi-/automaattivipu ja rautainen pohja on molemmat käsitelty PX-pinnoitteella (kuvaus alla).
P2 tarjoaa kustannustehokkaan parannuksen korroosiosuojaan, joka on optimoitu rannikko- ja merisovelluksiin.
Kalvon kokonaispaksuus: 100 um alumiiniosille 320 um teräs- ja rautakomponenteille
PX-3 coat offshore märkämaalijärjestelmä
Kaikki pinnat puhdistetaan hankaavalla suihkupuhdistuksella, ennen kuin niille levitetään kaksi kerrosta korkealaatuista epoksikerrosta, jota seuraa polyuretaanipintamaali.
PX tarjoaa korkean tason korroosiosuojan ankarissa ympäristöissä ja korkean kestävyyden.
PX on suunniteltu offshore- ja merisovelluksiin.
Kalvon kokonaispaksuus: 320um
Alla on taulukko, joka näyttää suositellun FRY-maalijärjestelmän kullekin ympäristölle.
Alla on esimerkkinä ISO 12944-2 -luokan määritelmät
Mallin valmistusmenetelmä
Huomautus: 1. Erikoistekniikan vaatiman sähkötoimilaitteen tulee kirjoittaa selkeästi ja konkreettisesti järjestyksessä.
2.Kun A+RA300/K30HGP-malli on A+RS, käyttömomentti on 1000 Nm, yksivaiheinen virtalähde, koko matka-aika on 30 sekuntia ja jalkalevyn asennus, jossa on integroitu suhteellinen modulatiini paikalliseen käyttöön.
Neljännesvuoron erittelyparametri
Sertifikaatit
