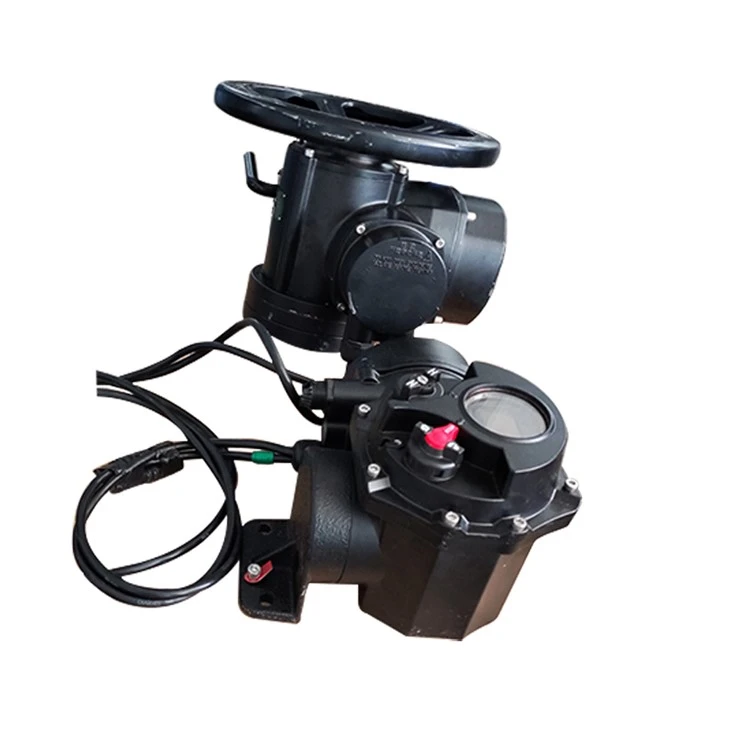

Jaettu sähkötoimilaite
Älykäs jaettu sähkötoimilaite, jota kutsutaan Z-tyypin sähkötoimilaitteeksi, on käyttölaite venttiilin avaamiseen, sulkemiseen tai säätöön. Z-tyyppinen sähköasennus soveltuu luistiventtiileihin, palloventtiileihin, kalvoventtiileihin, mäntäventtiileihin, kuristusventtiileihin, vesiluistiin jne. Voidaan käyttää nouseviin karaventtiileihin ja piilokaran venttiileihin. Tällä sähkölaitteiden sarjalla on täydet toiminnot, luotettava suorituskyky, edistynyt ohjausjärjestelmä, pieni koko, kevyt paino, helppokäyttöisyys ja huolto. Venttiiliä voidaan ohjata etänä, keskitetysti ja automaattisesti.
Perinteisiin toimilaitteisiin verrattuna tämän jaetun toimilaitteen asennusmitat ja järjestelmän johdotukset eivät muutu, ja se on hyvin vaihdettavissa; säätämällä "nolla" ja "täysi" potentiometrit, se voi lähettää 4-20mA DC-signaalin. Erona on, että asentolähetin lähetetään paikannuslevylle käsittelyä varten erityisellä jaetulla liitäntäkaapelilla.
Toimilaite ja ohjausyksikkö liitetään erikseen erityisellä liitäntäkaapelilla. Koska liitäntäkaapelin suojaustaso on IP67, se ratkaisee tehokkaasti tiivistysongelman jaetun liitännän jälkeen. Liitäntäkaapelin kaksi päätä on kiinnitetty pistoliittimillä, jotka on helppo purkaa ja koota. .
Ohjausosa on kaukana työmaalta, eikä signaalin vaimennus ole 100 metrin säteellä erillisestä liitäntäkaapelista, joten se voi toimia normaalisti.
Koska suurin osa komponenteista on sisällytetty ohjausyksikköön ja ohjausosa on asennettu paikkaan, jossa ympäristöolosuhteet ovat suhteellisen hyvät, elektroniikkakomponenttien toiminnan luotettavuus paranee huomattavasti ja myös vikaantuvuus vähenee merkittävästi.
Ohjausyksikön erottaminen tekee huollosta ja virheenkorjauksesta erittäin kätevää, erityisesti ankariin ja vaarallisiin ympäristöihin asennetuissa toimilaitteissa. Huoltohenkilöstön tarvitsee vain käyttää toimilaitetta, säätää venttiilin asentoa, kytkimen rajaa jne. asennusasennossa. Tämä Se ei ainoastaan yksinkertaista huolto- ja virheenkorjaustyötä ja vähentää työmäärää, vaan myös varmistaa huoltohenkilöstön turvallisuuden.
Käyttöön liittyvät varotoimet
(1) Jaetun toimilaitteen herkät osat on asennettu ohjausyksikköön, joten ohjausyksikön suorituskykyvaatimukset ovat suhteellisen korkeat. Muunnetun ohjausyksikön työympäristön lämpötila on alhaisempi, mutta tarkastuksia tulee tehostaa luotettavan työn varmistamiseksi.
(2) Jaettu toimilaite käyttää ohjausosaa ja toimilaiteosaa niiden erottamiseen ja yhdistämiseen keskellä olevalla kaapelilla. Lähetyssignaalin vaimennusongelman vuoksi erotuskaapelin tehollinen pituus on otettava huomioon.
(3) Koska ohjausosan ja toimilaitteen välinen lähetyssignaali on heikko, signaalin häiriönestoongelma on otettava huomioon.
Jaettu toimilaite erottaa toimilaitteen mekaanisen osan sähköisestä ohjausosasta. Mekaaninen osa ja venttiilit asennetaan paikan päällä oleviin ympäristöihin, kuten putkiin tai pelteihin, kun taas sähköinen ohjausosa asennetaan johdotuksen kautta paikkaan, jossa on suhteellisen hyvä ympäristö.
Sillä on seuraavat edut: 1. Helppo debug. 2. Turvallinen ja luotettava. 3. Helppo huolto. Siksi tämä uudentyyppinen jaettu toimilaite on tulevaisuuden trendi.
1. Kaukosäätimen älykkäiden sähkölaitteiden pääominaisuudet:
* Laajamittaisten digitaalisten integroitujen sirujen käyttäminen tehokkailla toiminnoilla ja korkealla tarkkuudella
*Mekatroniikkasuunnittelu, pieni koko ja kevyt paino
*Käyttämällä ammattimaista virran hystereesianturia ulostuloakselin vääntömomentin arvon mittaamiseen, mikä parantaa vääntömomentin mittausarvon tarkkuutta, virhesuhde on pienempi tai yhtä suuri kuin 5 %, ja sitä voidaan seurata ja näyttää dynaamisesti. Se voi hälyttää ylivääntömomentin tai jumiutuneen roottorin sattuessa.
*Siirtymämittauksessa käytetään integroitua hybridianturia valosähkömagneettisella tekniikalla, joten venttiilin asennon etenemisen perusvirhe on tason 1 tarkkuus.
2. Kaukosäätimen älykkäiden sähkölaitteiden toiminnot
*Ajorajoitussuojatoiminto
*Vääntömomenttirajoitussuojatoiminto
*Dynaaminen kosketintoiminto
3. *Venttiilin hälytystoiminto
1. Ylivääntömomentin hälytystoiminto
2. Tukoshälytystoiminto
* Ohjaa hälytystoimintoa
* Sähkölaitteiden hälytystoiminto
