SD-sarjan sähkötoimilaite
Älykäs SD-sähkötoimilaite on teollisuusautomaatiolaitteen suoritusyksikkö, se vastaanottaa säätimeltä, PLC:ltä, DCS-ohjaussignaalin tietokoneelta, kuten automaattisen säädön suorittamisesta, on välttämätön päälaitteiden automaattiselle ohjausjärjestelmälle. Sitä käytetään laajalti voimalaitoksissa, metallurgiassa, öljy-, kemiankaivoksissa, kevyessä teollisuudessa, apteekeissa, kaasuvoimalla, rakennusmateriaaleissa, liikenteessä ja kaupungin metrossa, vesihuollossa, jätevedenkäsittelyssä ja muilla teollisuudenaloilla.
Tärkeimmät tekniset parametrit
Tulosignaali: 4-20mA impedanssi 250 Ω, 0-10mA impedanssi 200 Ω
Kuollut alue (herkkyys): 0.3-3 prosenttia Jatkuvasti säädettävissä
Tulokanava: yksi analoginen virran tulokanava, yksi sarja kytkimen äänenvoimakkuuskanavaa.
Lähtökanava: 4-20mA DC-impedanssi > 50 Ω. Tulokanava on eristetty lähtökanavasta.
Lähtövääntömomentti ja liike.
Lineaarinen käännös: 2000 N-25000N liike 10/16/25/40/100 mm
Neljänneskäännös: 100-40000Nm liike 90 astetta
Monikäännös: 40-400Nm matka 1-50 ympyrä
Perusvirhe: ±1 prosentti ;±1,5 prosenttia
Paluuero: pienempi tai yhtä suuri kuin ±1 prosentti
vaimennusominaisuudet: Ei värähtelyä (nollajakson värähtely)
Suojaustaso: IP67
Toimintaympäristö:
1. lämpötila: -28-- plus 70
2. Kosteus: Vähemmän tai yhtä suuri kuin 95 prosenttia
3. tärinä: taajuus 10-100Hz vahvuus, 0,5 kertaa painovoiman kiihtyvyys
4. vaikutus:<>
5. barometrinen paine: 72.5-106KPa
Ympäröivässä ilmassa olevia syövyttäviä kaasuaineita ei saa käyttää syttyvissä ja räjähdysherkissä paikoissa. (Räjähdyssuojatut tuotteet löytyvät yritykseni räjähdyssuojattujen tuotteiden näytteestä.)
jännite ja virtalähde: 220V--±10 prosenttia 50Hz
Yksivaiheinen: 220 V--±10 prosenttia 50 Hz
380 V--±10 prosenttia 50 Hz
Kolmivaiheinen: 380 V--±10 prosenttia 50 Hz
Erikoisjännite, taajuus on mukautettava etukäteen.

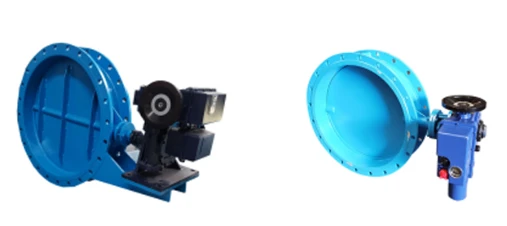

Erityisesti räätälöity venttiili
Ilmanvaihtoventtiilillä
Sähköisellä virtausventtiilillä
Ohjausventtiili
Palloventtiilillä
Läppäventtiilillä
Perustiedot
Tyyppi | Vääntömomentti | Jännite | Nopeus | Asennusmenetelmä | Ohjaus menetelmä | Erityinen toiminto | kunkin osan koodikuvaus |
OA | Lähtövääntömomentti | Työmomentti, digitaalinen esitys, yksikkö: Nm | |||||
KUTEN | K | Yksivaiheinen 220V.AC 50Hz | |||||
BS | F | Kolmivaiheinen 380V.AC 50Hz | |||||
Plus RS | Virtalähde | Arvioitu matka-aika (90 astetta), digitaalinen esitys, yksikkö:S | |||||
B plus RS | Matkustusaika
| H | Jalkalevyn asennus | ||||
Z | Suoraan asennettu asennus | ||||||
Cohjausmenetelmä | G | Normaali integrointi verrannollinen modulointi, 4-20mA | |||||
Y | Kauko-ohjattu, on-off-tulo | ||||||
N | Älykäs, 4-20mA-tulo | ||||||
C | Päälinja | ||||||
Cohjausmenetelmä | P | Konekäytössä | |||||
Esim | Räjähdyssuojattu | ||||||
----T | Erityisvaatimukset: korkea, matala lämpötila, käyttöjännite, mitat, matka jne. |
SD Quarter -matkatoimilaitteen tekniset tiedot
Huomautus:
1. Erikoistekniikan vaatiman sähkötoimilaitteen tulee kirjoittaa selkeästi ja konkreettisesti järjestyksessä.
2.Kun A plus RA300/K30HGP malli on A plus RS, käyttömomentti on 1000 Nm, yksivaiheinen virtalähde, koko matka-aika 30 sekuntia ja jalkalevyn asennus, jossa on integroitu suhteellinen modulatiini paikalliseen sijaintiin.
Neljännesvuoron sähkönkulutustiedot
Tjep | Ulos laittaa voimaa | Vääntömomentti Nm | Koko Matkustusaika | Laippavarusteet | Kiinnitys jalkaan | Moottori | （Lkorko 50 prosenttia） | ||||
työ | enimmäismäärä | ulkonäkymä | nettopaino kg | ulkonäkymä | pallomainen sarana
| työn määrä Kw | pyörivä nopeus rpm | nimellisvirta | käynnistysvirta | ||
OA10K OA10F | 100 | 150 | 25 | kuva | 11 | kuva | SQJ-10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
AS25K AS25F | 250 | 375 | 30 | 22 | SQJ-25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
BS60K BS60F | 600 | 1000 | 30 | 32 | SQJ-60 | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
Plus RS100K Plus RS100F | 1000 | 1400 | 30 | 48 | SQJ-100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
B plus RS160K B plus RS160F | 1600 | 2000 | 40 | 76 | SQJ-160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B plus RS250K B plus RS250F | 2500 | 3000 3200 | 40 | 78 | SQJ-250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B plus RS400K B plus RS400F | 4000 | 4000 4800 | 65 | 86 | SQJ-400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B plus RS600K B plus RS600F | 6000 | 6000 6000 | 105 | 92 | SQJ-600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
B plus RS800F | 8000 | 9600 | 105 | 137 | SQJ-800 | 0.65 | 1400 | 2.50 | 9.60 | ||
B plus RS1000F | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
B plus RS1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
B plus RS1400F | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
Etu
FRY on erikoistunut yritys, joka on valmistanut sähkötoimilaitteita ja niihin liittyviä teollisuusventtiileitä käyttäviä tuotteita vuodesta 2014 lähtien, FRY tuottaa tuotelinjoja, joita voidaan soveltaa eri aloilla, aina vedenkäsittelystä, kuten vesihuollon ja jäteveden, sähköntuotantoon ja petrokemian kenttiin, ja myy niitä asiakkaille kaikkialla maailmassa.
FRY:llä on 3Q-filosofia asiakkaiden tarpeiden täyttämiseksi.
Nopea toimitus
FRY kunnioittaa toimituspäiviä ja ehdottaa nopeinta mahdollista toimitusaikaa.
Nopea palvelu
FRY ylläpitää palveluorganisaatioita ja järjestelmiä ryhtyäkseen toimiin mahdollisimman nopeasti, jos tuotteeseemme liittyy ongelma.
Nopea vastaus
FRY pyrkii antamaan asiakkaillemme luottamuksen tunteen vastaamalla asiakkaiden pyyntöihin heti, kun ne vastaanotetaan.
