Tuotteen esittely

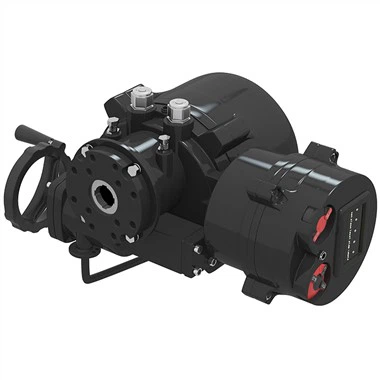

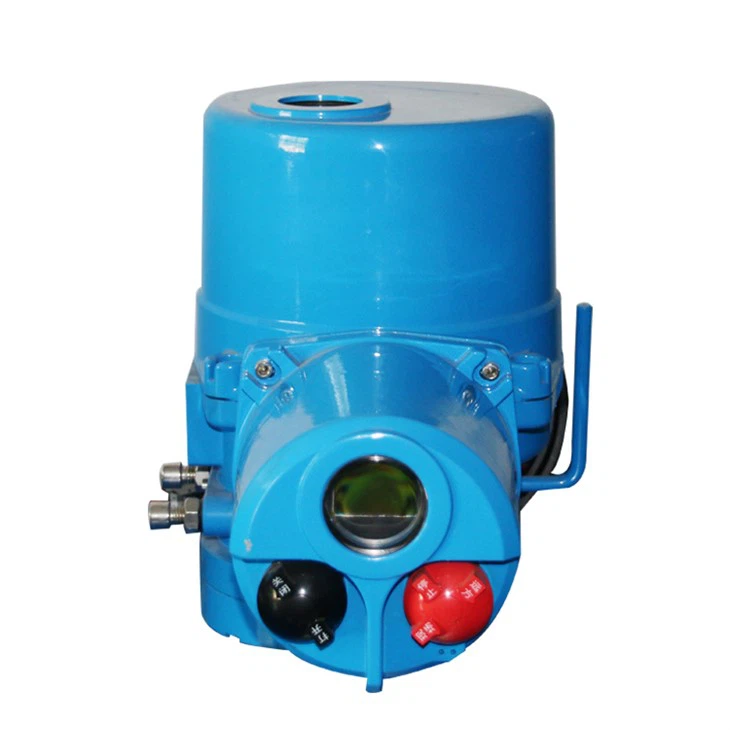

QT-sarjan älykäs osittain käännetty sähköventtiilitoimilaite on sähkömekaaninen integrointituote. Se soveltuu ohjaamaan 90 astetta pyöriviä venttiileitä, kuten läppäventtiilejä, palloventtiilejä ja tulppaventtiilejä. Tuotelaatikko on valmistettu painevaletusta alumiinista, kaunis ulkonäkö, pieni koko ja kevyt. Sillä on korkea hyötysuhde, korkea luotettavuus, korkea suojausteho ja alhainen melu. Sitä voidaan käyttää laajasti öljy-, kemianteollisuudessa, voimalaitoksissa, vedenkäsittelyssä, paperinvalmistuksessa ja muilla teollisuudenaloilla. QT-sarjan tavallinen tyyppi on ulkokäyttöinen ja sen suojaustaso on IP67. Siitä voidaan valmistaa myös räjähdyssuojattu tyyppi, ja sen räjähdyssuojattu laatu on Ex d IIB T4 Gb. Tämän sarjan tuotteiden suunnittelu ja tekniset indikaattorit ovat kansallisen GB/T 28270 "Älykäs sähköventtiilitoimilaite" -standardin mukaisia. Räjähdyssuojattujen tuotteiden räjähdyssuojattu suorituskyky noudattaa GB3836.1 "Räjähdysvaarallinen kaasuympäristö Osa 1: Yleiset vaatimukset laitteille" ja GB 3836.2 "Räjähdysvaarallinen kaasuympäristö Osa 2: Laitteet, jotka on suojattu räjähdyssuojatulla kotelolla "d" ".
Vakioparametrit
Tärkeimmät tekniset ominaisuudet
1. Tärkeimmät ominaisuudet:
♦ Tunkematon muotoilu, itsenäinen kaksoissuljettu johdotusontelo
♦ Automaattinen vaiheen korjaus, vaihekatkossuoja
♦Kiinan/englannin käyttöliittymän LCD-näyttö
♦Infrapunakaukosäädin ja paikan päällä oleva nupin säätö, kantta ei tarvitse avata käyttöä varten
2. Päätoiminnot:
2.1 Suojaustoiminto:
♦Vääntömomentin suojaus
♦ Lukittu roottorin suojaus
♦ Vaihesuojauksen puute
♦Ylikuumenemissuoja
♦Ylivirtasuoja
♦Ajosuunnan vaihtosuoja
2.2 Rutiinitoimenpiteet:
♦ Paikallinen
♦Kaukokytkentäarvo
♦Kauko-analoginen arvo
♦ Väyläohjaus (valinnainen).
3. Asetettavat toiminnot:
(infrapunakaukosäädin tai paikan päällä olevat nupin ja väylän asetukset)
Ensimmäisen tason asetukset:
♦Venttiilin pyörimissuunta
♦ Venttiilin sulkemistila
♦ Täysin avoin asento
♦ Täysin avoin asento
Toissijaiset asetukset:
♦Etäpaikallinen paikannusohjaus
♦ Ohjaa signaalin suuntaa
♦ Toiminnan viive
♦ Signaalin kuolleen alueen asetus
♦ Kuolleen alueen asettaminen
♦ Ajoittainen käyttöasetus
♦Venttiili täysin auki
♦Venttiili täysin suljettu raja
♦ Osittain täysin auki
♦ Osittain täysin suljettu asento
♦ Yhteyshenkilön tila
♦ Releen tilan valvonta
♦Analogiset tai väyläohjaussignaalit
♦ Yhteyden katkaiseminen ja katkaiseminen
♦Salasanan asetus
♦ Palauta tehdasasetukset
♦ESD-toiminto
4. Tärkeimmät tekniset indikaattorit ja kokoonpano
♦Virtalähde: C380V ± 10%, 50HZ (erityisjännite mainittava tilattaessa) AC220V, 50Hz, yksittäinen
♦ Ohjaussignaali: passiivinen kosketin, pulssin leveys suurempi tai yhtä suuri kuin 100 ms; etäpaikannusohjaussignaali 4-20mA
♦ Lähtösignaali: venttiilin asentosignaali {{0}}mA ; tila passiivinen kosketinsignaali 220VAC/0.5A, 24VDC/3A
♦ Ympäristön lämpötila: 20"C~+70C; Ympäristön kosteus:<90%; No corrosive gas
♦ Kaukosäätimen kahva: tehokas etäisyys<2m;
♦Peruskokoonpano: mukaan lukien paikallinen ja kaukokytkentäohjaus, venttiilin asennon 4-20mA lähtö, 4-20mA etäasemointiohjausmoduuli, 1 valvontalaite ja 8 asetettavaa tilarelettä.
♦ Laajennettu konfiguraatio: kenttäväylä (profibus DP) (Modbus) (deiceNet) jne.
Toimilaitteen mitat
